Si usted tiene quiso nunca ver el potencial de la energía termal solar, mira este vídeo abajo. O mejore todavía, vaya a Okotoks, Alberta, y vea al Drake el aterrizar de la comunidad solar (DLSC), de una calefacción por agua solar única Y de una urbanización solar de la calefacción de talleres en Canadá

Según el Web site de DLSC, este desarrollo solar de 52 hogares es el primer de su clase en Norteamérica. Cuál es así que el “gee-whiz solar sobre el desarrollo es que cada hogar es calentado por un sistema de calefacción solar central enorme que el calor termal solar de los almacenes subterráneamente durante los meses del verano y distribuya la energía a cada hogar para las necesidades de la calefacción de talleres durante meses de invierno

La tecnología de almacenaje solar se llama el almacenaje de energía termal de Borehole (BTES). En el primer vistazo, el concepto parece similar a un sistema de calefacción geotérmico, pero no es. Por supuesto, la diferencia principal es que la fuente de energía termal está viniendo del sol, no de la corteza de tierra

Según los reveladores, este sistema de BTES calienta el 90% de los requisitos de la calefacción de talleres de cada hogar. Y sí, eso incluye inviernos canadienses. El 10% restante es movido hacia atrás por un calentador de gas natural. Además de la calefacción de talleres solar, cada hogar tiene su propio sistema solar de la calefacción por agua de la placa plana encima del garage. En cuanto a los costes energéticos del dueño de una casa, han estructurado como honorario mensual plano que es menos costoso que la calefacción del gas o de aceite

Otros detalles solares:

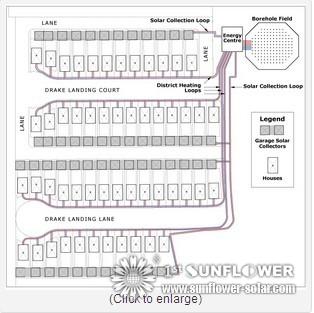

El sistema de desarrollo consiste en 800 colectores esmaltados placa llano

anticongelante del glicol de propileno del 50%

Montado en cuatro filas de garages, con dos filas de colectores por garage

Acimut - del sur; inclinación - 45°

Las 52 casas son mantenidas por la tubería dirigir-enterrada, pre-aislada

Los tanques termales a corto plazo del almacenaje (STTS) son eje central para el movimiento entre los colectores, lazo del districto (DL) /houses del calor, y (BTES)

El lazo del districto mueve calor desde el STTS a las casas

BTES está conectado con el STTS a través de un cambiador de calor, situado todo dentro del centro de energía, un edificio separado. (Véase el vídeo).

Hay 4 que el individuo hogar-funciona lazos de un múltiple en el centro de energía

Se modula la temperatura del agua basó en temperatura al aire libre

Se modula el flujo basó en el número las casas de llamada

Detalles del almacenaje de energía termal de la perforación (BTES)

Sobre la tierra, parece un parque abierto de par en par. Pero bajo tierra….

Hay 144 - las perforaciones los 35m profundas del diámetro x de 150m m espaciaron los 2.25m en centro

Escoja el tubo en forma de "u" de 25m m PEX con el tubo de la lechada de 40m m

Alta lechada de los sólidos - cemento de horno del 9%, cemento del 9% Portland, arena fina de la silicona del 32%, agua del 50%

24 cadenas de 6 perforaciones en series

Dividido en cuatro circuitos y distribuido a través de cuatro cuadrantes de modo que la pérdida de cualquier sola secuencia o circuito tenga impacto mínimo en la capacidad de calor en el sistema entero

Todos los circuitos y secuencias empiezan con el centro del BTES y se mueven hacia el exterior para maximizar la estratificación.
