Minha planta para a dominação do mundo através do calefator de água solar

Eu fui interessado no aquecimento solar e no poder solar desde que eu era um rapaz pequeno. Mas eu não começ sério sobre ele até a construção de uma estufa solar em minha última casa. Baseado nessa experiência eu decidi que meu projeto seguinte seria um projeto puro do aquecimento solar

Eu comecei o projeto requisitando 3 calefatores de água solares vacuum-tube do girassol solar em China. Este era divertimento porque eu fiz toda a importação de. Era igualmente um pouco perigoso porque eu tive que pagar antecipadamente $1100 a China por transferência de fio sem realmente saber se eu estava indo começ qualquer coisa para ele. Mas a caixa apareceu no armazém ligado em Milwaukee aproximadamente 6 semanas mais tarde apenas fino. Eu paguei minhas taxas da alfândega e carreguei-as em nossa carrinha pickup minúscula!

Se eu tinha comprado um tipo similar de sistema de um fornecedor solar dos E.U., custaria ao redor $3000. O que eu quero realmente fazer é comprar o valor de um recipiente inteiro dos coletores. A fábrica prometeu-me um preço muito melhor se eu compro na quantidade!

Os coletores solares evacuados do tubo são uma besta estranha. Atenção do pagamento: você tem um tubo longo que tenha o ar bombeado para fora, com um absorvente liso do calor do alumínio ou do cobre para dentro. Dentro do calor o absorvente é um meio de transferência térmica phase-change, geralmente álcool ou freon. O meio de transferência térmica ferverá quando é expor ao sol, o gás levantar-se-á ao cambista de calor de cobre na parte superior (além da parcela evacuada do tubo), onde se condensará e o dar acima é calor. A extremidade de cobre shoved dentro do calor-transfere o distribuidor com água que funciona através dela, assim aquecendo a água

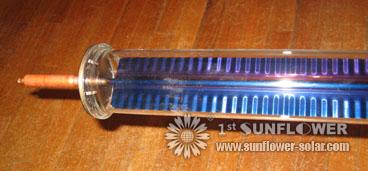

Está aqui a extremidade do negócio de um coletor de calor solar evacuado do tubo. Os tubos têm o ″ aproximadamente 3 no diâmetro e os 5 pés de comprimento.  Embora sejam caros quando comparados aos coletores de placa lisa, a isolação extrema do vácuo permitam que coletem a energia solar muito eficientemente, mesmo em dias obscuros ou nebulosos.  Em um dia em novembro os coletores consomem a isolação da espuma nas tubulações de cobre que funcionam no distribuidor, e eu vi as temperaturas de água tão elevadas como 190 graus que estão sendo bombeados para baixo no porão.  Uau!

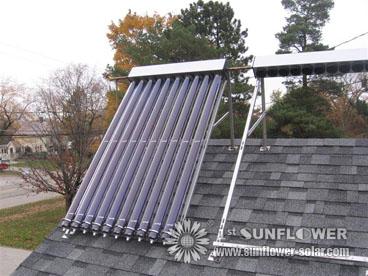

Aqui você pode ver um distribuidor com os tubos instalados, quando o distribuidor ao lado dele não tiver os tubos instalados.  A instalação do telhado era fácil, eu apenas assemebled os distribuidores com frames na terra e parafusei-os então no telhado.  Eu fiz todo o encanamento, e então, quando tudo estava pronto, eu trouxe os tubos frágeis acima no telhado e instalei-os.  Tudo era de pouco peso e fácil de trabalhar com.  (APROVADO a tradução chinesa era uma pouco instável nos lugares.  Mas a fábrica era muito acessível pelo email e emitia todos os tipos dos retratos para demonstrar.)  A parte importante deve selar o melhor possível acima do telhado e começ o encanamento feito para a direita.  Eu usei o cobre de 1/2 toda ao redor.  Os distribuidores chineses tiveram as tomadas de 22mm, que combinam acima perfeitamente ao cobre do ″ dos E.U. 3/4.  Soldar no telhado era uma pouco frustrante, mesmo no dia o mais calmo lá era bastante vento para fundir para fora a tocha.  Mas eu começ finalmente a feita e não escapa de todo

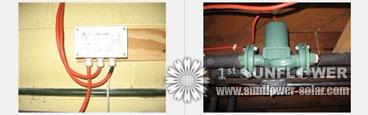

ASSIM….o contoller na esquerda monitora a temperatura nos coletores solares e no tanque de armazenamento solar no porão.  Quando a temperatura no telhado excede a temperatura no tanque de armazenamento do porão, a bomba inline retratada na direita está ativada e o líquido solar quente é circulado no sistema, aquecendo a água no porão.

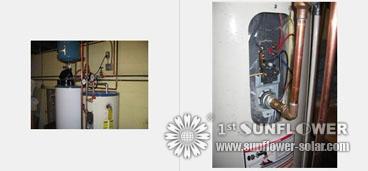

Está aqui a vista no porão.  O tanque de armazenamento solar é nosso calefator de água ecléctico velho de 50 galões.  A água fria que está indo ser aquecida para o uso doméstico entra neste tanque primeiramente, onde é aquecida pelo líquido solar do telhado.  Molhe saídas o tanque de armazenamento solar e entre no calefator de água doméstico regular.  Se foi um dia nebuloso, este calefator serirá como um apoio e fará todo o aquecimento de água exigido.  Se estêve ensolarado, a água estará aquecida pela energia solar sozinho

Na direita você pode ver um bocado do cambista que de calor caseiro eu fiz para o tanque de armazenamento solar.  Eu removi os elementos de aquecimento superiores e mais baixos do tanque e introduzidos tanta tubulação do cobre do ″ de 1/2 como eu poderia.  Eu podia usar os encaixes de cobre da compressão para fazer um selo leakproof.  O líquido solar (uma mistura do anticongelante seguro do alimento do glicol-um da água e do propylene) é bombeado através desta bobina da tubulação de cobre dentro do tanque e das transferências que é calor à água.  Esta é uma solução provisória, eu começ eventualmente um tanque de armazenamento maior e comutá-lo-ei provavelmente a um cambista de calor duplo-bombeado do flat-plate

Foi somente alguns dias desde que o sistema foi inteiramente - funcionais, com o sol muito pequeno.  Assim eu não tenho muitos dados de desempenho a compartilhar.  O aquecimento de água solar em nosso clima pode fornecer até 75% de necessidades do aquecimento de água em uma base anual.  Mas a maioria desse aquecimento realiza-se na mola, no verão, e na queda.  O sol é simplesmente demasiado baixo no céu e para fora para demasiado curto de um momento no inverno de ser muito uso em nossa latitude

Dados novembro de 27 (sol desobstruído, 30+ vento do mph, 20 ′ elevado s Farenheit):

Eu funcionei a máquina de lavar louça aproximadamente no 1:00, mim penso que esclarece a gota da temperatura.  Há alguma protecção de uma árvore de pinho após o 1:00 pm agora, que podem igualmente explicar porque a temperatura não recuperou.  Aquecendo 50 galões da água 50 graus de Farenheit (fêz pelo menos este muito trabalho) representam 20.000 BTU do aquecimento, se minha matemática está correta.  (1 BTU = 1 libra de água levantou 1 grau Farenheit).  Eu estou pensando que mais isolação da tubulação está na ordem-Eu fritou realmente alguma da isolação da espuma no telhado quando a bomba não funcionava um dia.  Eu não tenho nenhuma idéia como meu cambista de calor caseiro compara a outro, mas eu penso que sae muito para ser desejada.  Um tanque de armazenamento solar factory-made com o cambista de calor interno tem aproximadamente 120 pés da tubulação de cobre nele para o calor que troca, visto que meu tanque tem somente 20 pés da tubulação de cobre nele

Eu quero realmente instalar em seguida um cambista de calor externo do liso-plat.  Isto exigiria uma bomba tomar a água fora do tanque, através do cambista de calor, e de volta ao tanque.  Mas estes cambistas de calor seriam super-efficient.

Total, eu penso que este sistema é próximo a o que eu quero.  Todo o conselho que eu li diz que você não quer a de tamanho grande o sistema.  Se é demasiado grande, o aquecimento do verão é problema-que você fazem com todo o calor extra?  Você é supor fazê-lo sob medida para fazer 100% de suas necessidades do aquecimento no verão.  Parece como este sistema realizar-se-ia aproximadamente para a direita por um dia de verão, que tenha diversas vezes mais energia disponível do que um dia de inverno.
