Se você tem quis nunca ver o potencial da energia térmica solar, presta atenção a este vídeo abaixo. Ou melhore ainda, vá a Okotoks, Alberta, e veja o Drake aterrar a comunidade solar (DLSC), um aquecimento de água solar original E uma urbanização solar do aquecimento de espaço em Canadá

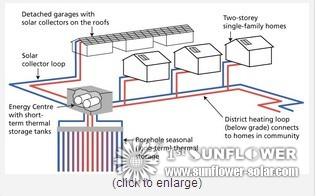

De acordo com o Web site de DLSC, este desenvolvimento solar de 52 repousos é o primeiro de seu tipo em America do Norte. O que é assim que o “gee-whiz solar sobre o desenvolvimento é que cada repouso está aquecido por um sistema de aquecimento solar central enorme que o calor térmico solar das lojas no subsolo durante os meses do verão e distribua a energia a cada repouso para necessidades do aquecimento de espaço durante meses de inverno

A tecnologia de armazenamento solar é chamada o armazenamento de energia térmica de Perfuração (BTES). No primeiro relance, o conceito parece similar a um sistema de aquecimento geothermal, mas não é. Naturalmente, a diferença principal é que a fonte de energia térmica está vindo do sol, não da crosta de terra

De acordo com os colaboradores, este sistema de BTES aquece 90% de exigências de aquecimento do espaço de cada repouso. E sim, isso inclui invernos canadenses. O 10% permanecendo é suportado por um calefator de gás natural. Além do que o aquecimento de espaço solar, cada repouso tem seu próprio sistema de aquecimento solar de água da placa lisa sobre a garagem. Quanto para aos custos da energia do proprietário, estruturaram como uma taxa mensal lisa que fosse menos cara do que o aquecimento do gás ou de óleo

Outros detalhes solares:

O sistema de desenvolvimento consiste em 800 coletores vitrificados flat-plate

anticongelante do glicol de propylene de 50%

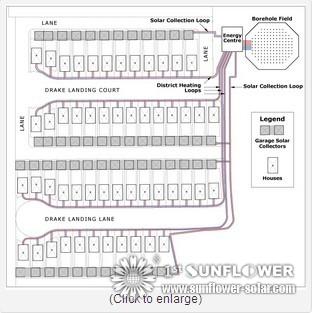

Montado em quatro fileiras das garagens, com duas fileiras dos coletores por a garagem

Azimute - sul; inclinação - 45°

Todas as 52 casas são prestadas serviços de manutenção pelo encanamento dirigir-enterrado, pre-isolado

Os tanques térmicos a curto prazo do armazenamento (STTS) são cubo central para o movimento entre coletores, laço do calor do distrito (DL) /houses, e (BTES)

O laço do distrito move o calor do STTS para as casas

BTES é conectado ao STTS através de um cambista de calor, situado toda dentro do centro de energia, um edifício separado. (Veja o vídeo).

Há 4 que o indivíduo repouso-funciona laços fora de um distribuidor no centro de energia

A temperatura de água é modulada baseou na temperatura ao ar livre

O fluxo é modulado baseou no número casas de chamada

Detalhes do armazenamento de energia térmica da perfuração (BTES)

Acima da terra, olha como um parque aberto largo. Mas debaixo da terra….

Há 144 - as perfurações 35m profundas do diâmetro x de 150mm espaçaram 2.25m no centro

Escolha o U-tube de 25mm PEX com o tubo do grout de 40mm

Grout elevado dos sólidos - cimento de alto-forno de 9%, cimento de 9% Portland, areia fina do silicone de 32%, água de 50%

24 cordas de 6 perfurações nas séries

Dividido em quatro circuitos e distribuído através de quatro quadrantes de modo que a perda de toda a único corda ou circuito tenha o impacto mínimo na capacidade de calor no sistema inteiro

Todos os circuitos e cordas partem do centro do BTES e se movem para a parte externa para maximizar a estratificação.
