Mein Plan für Weltherrschaft durch Solarwarmwasserbereiter
Ich bin an Solarheizung und Sonnenenergie interessiert worden, seit ich ein kleiner Junge war. Aber ich erhielt nicht über ihn bis das Errichten eines Solargewächshauses auf mein letztes Haus ernst. Gegründet auf dieser Erfahrung entschied ich, dass mein folgendes Projekt ein reines Solarheizungsprojekt sein würde
Ich begann das Projekt, indem ich 3 vacuum-tube Solarwarmwasserbereiter von der Sonnenblume bestellte, die in China Solar ist. Dieses war Spaß, da ich den ganzen Import tat. Es war auch ein wenig unsicheres, da ich $1100 nach China vorausbezahlen musste durch Drahtübertragung, ohne wirklich zu wissen, wenn ich im Begriff war, alles für es zu erhalten. Aber die Kiste zeigte oben am verbundenen Lager in Milwaukee ungefähr 6 Wochen später gerade fein. Ich zahlte meine Gewohnheitsgebühren und lud sie auf unseren kleinen Kleintransporter!
Wenn ich eine ähnliche Art System von einem US-Solarversorger gekauft hatte, würde er herum $3000 gekostet haben. Was ich wirklich tun möchte, ist, den Wert eines gesamten Behälters der Kollektoren zu kaufen. Die Fabrik hat mir einen viel besseren Preis versprochen, wenn ich in der Quantität kaufe!
Evakuierte Schlauch-Sonnenkollektoren sind ein sonderbares Tier. Lohnaufmerksamkeit: Sie haben einen langen Schlauch, der die Luft hat, die heraus gepumpt wird, mit einem flachen Aluminium- oder Kupferhitzesauger nach innen. Innerhalb der Hitze ist der Sauger ein phase-change Wärmeübertragungmittel, normalerweise Spiritus oder Freon. Das Wärmeübertragungmittel kocht, wann es der Sonne ausgesetzt wird, das Gas steigt auf dem kupfernen Wärmeaustauscher an der Oberseite (über dem evakuierten Teil des Schlauches hinaus), wo es kondensiert und ihn aufzugeben Hitze ist. Das kupferne Ende wird innerhalb Hitze-bringen Verteilerrohr mit Wasser geschoben, das durch es läuft und so erhitzt das Wasser

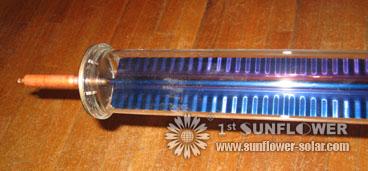

Ist hier das Geschäftsende eines evakuierten Schlauchsolarhitzekollektors. Die Schläuche sind ″ ungefähr 3 im Durchmesser und 5 Fuß lang. Obgleich sie, wenn sie mit Kollektoren der flachen Platte, die extreme Isolierung des Vakuums verglichen werden, erlauben ihnen, Sonnenenergie, sogar an den dunstigen oder bewölkten Tagen sehr leistungsfähig zu sammeln teuer sind. An einem Tag im November brauchen die Kollektoren die Schaumisolierung auf den kupfernen Rohren auf, die in das Verteilerrohr laufen, und ich habe die Wassertemperaturen gesehen, die wie 190 Grad so hoch sind, die unten in den Keller gepumpt werden. Wow!

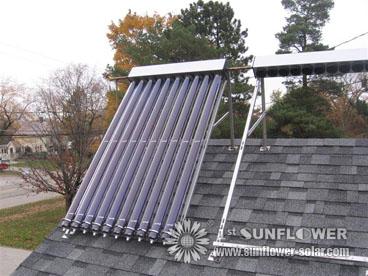

Hier können Sie ein Verteilerrohr mit den angebrachten Schläuchen sehen, während das Verteilerrohr nahe bei ihm nicht die angebrachten Schläuche hat. Die Dachinstallation war einfach, assemebled ich gerade die Verteilerrohre mit Rahmen aus den Grund und schraubte sie dann auf das Dach. Ich tat die ganze Rohrleitung, und dann, als alles bereit war, holte ich die zerbrechlichen Schläuche oben auf das Dach und brachte sie an. Alles war leicht und einfach, mit zu arbeiten. (OKAY war die chinesische Übersetzung in den Plätzen ein wenig wackeliges. Aber die Fabrik war sehr einfach, durch eMail zu erreichen und sendete alle Arten Abbildungen, um zu zeigen.) Der wichtige Teil soll herauf das Dach sowie mögliches versiegeln und die Klempnerarbeit erhalten nach rechts getan. Ich benutzte das 1-/2kupfer ganz herum. Die chinesischen Verteilerrohre hatten die 22mm Anschlüsse, die oben tadellos an US 3/4 ″ Kupfer anpassen. Das Löten auf das Dach war, sogar am ruhigsten Tag dort war genügend Wind ein wenig frustrierendes, zum der Fackel heraus durchzubrennen. Aber ich erhielt es schließlich getan und es leckt nicht überhaupt.

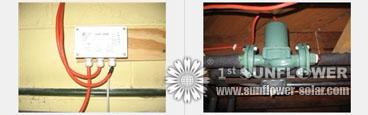

SO….das contoller am links überwacht die Temperatur in den Sonnenkollektoren und im Solarsammelbehälter im Keller. Wenn die Temperatur auf dem Dach die Temperatur im KellerSammelbehälter übersteigt, ist die selbstregelnde Pumpe, die am Recht dargestellt wird, aktiviert und heiße Solarflüssigkeit wird im System verteilt und erhitzt Wasser im Keller.
Ist hier die Ansicht in den Keller. Der Solarsammelbehälter ist unser alter 50-Gallonen-eklektischer Warmwasserbereiter. Kaltes Wasser, das für inländischen Gebrauch erhitzt werden wird, steigt in diesen Behälter zuerst ein, wo es durch die Solarflüssigkeit vom Dach erhitzt wird. Wässern Sie Ausgänge der Solarsammelbehälter und steigt in den regelmäßigen inländischen Warmwasserbereiter ein. Wenn es ein bewölkter Tag gewesen ist, dient diese Heizung als Unterstützung und tut die ganze erforderte Wasserheizung. Wenn sie sonnig gewesen ist, wird Wasser durch Sonnenenergie alleine erhitzt
Am Recht können Sie eine Spitze des selbst gemachten Wärmeaustauschers sehen, den ich für den Solarsammelbehälter bildete. Ich entfernte die oberen und untereren Heizelemente vom Behälter und eingesetzt so vielem das 1/2 ″ Kupferschläuche, wie ich könnte. Ich war in der Lage, kupferne Kompressionsbefestigungen zu benutzen, um eine wasserundurchlässige Dichtung herzustellen. Die Solarflüssigkeit (eine Mischung des Wasser und Propylen Glykol-ein Nahrungsmittelsicheren Frostschutzmittels) wird durch diese Spule des kupfernen Schläuche innerhalb des Behälters und der Übertragungen gepumpt, die es Hitze zum Wasser ist. Dieses ist eine temporäre Lösung, erhalte ich schließlich einen größeren Sammelbehälter und schalte vermutlich zu einem Doppel-gepumpten FlachplatteWärmeaustauscher
Es ist nur einige Tage, da das System völlig gewesen ist - funktionell, mit sehr kleiner Sonne gewesen. So habe ich nicht viele zu teilen Leistungsdaten. Solarwasserheizung in unserem Klima kann bis 75% von Wasserheizungsnotwendigkeiten auf einer jährlichen Basis zur Verfügung stellen. Aber die meisten dieser Heizung ist im Früjahr, Sommer und Fall. Die Sonne ist im Himmel und heraus für zu kurzes einer Zeit im Winter, viel Gebrauch an unserer Breite zu sein einfach zu niedrig
27. November-Daten (freie Sonne, 30+ Wind MPH-, hohes 20 ′ s Farenheit):
Zeit | Behälter | von den Kollektoren | zu den Kollektoren |
08: 50 MORGENS | 55 F | 90 F | 75 F |
01: 00 P.M. | 114 F | 126 F | 110 F |
03: 35 P.M. | 105 F |
Ich ließ die Spülmaschine ungefähr am 1:00, ich denke laufen, der den Temperaturtropfen erklärt. Es gibt etwas Schattierung von einer Kiefer nach 1:00 P.M. im Augenblick, die auch erklären kann, warum die Temperatur nicht zurückgewann. 50 Gallonen Wasser erhitzend, stellt 50 Grad Farenheit (es erledigte mindestens diese viele Arbeit), 20.000 B.t.u. der Heizung dar, wenn mein Mathe korrekt ist. (1 B.t.u. = 1 lbs Wasser warf 1 Grad Farenheit auf). Ich denke, dass mehr Rohrisolierung im Auftrag-ICh briet wirklich etwas von der Schaumisolierung auf dem Dach ist, als die Pumpe nicht einen Tag bearbeitete. Ich habe keine Idee, wie mein selbst gemachter Wärmeaustauscher mit anderen vergleicht, aber ich denke, dass sie viel verlässt gewünscht zu werden. Ein fabrikmäßig hergestellter Solarsammelbehälter mit internem Wärmeaustauscher hat ungefähr 120 Fuß des kupfernen Rohres in ihm für die wert seiende Hitze, während mein Behälter nur 20 Fuß des kupfernen Rohres in ihm hat
Ich möchte wirklich einen Flachflechten externen Wärmeaustauscher zunächst anbringen. Dieses würde eine Pumpe erfordern, Wasser aus dem Behälter heraus, durch den Wärmeaustauscher und zurück zu dem Behälter zu nehmen. Aber diese Wärmeaustauscher sollen super-efficient.
Gesamt, denke ich, dass dieses System nah ist zu, was ich wünsche. Der ganzer Rat, den ich gelesen habe, sagt, dass Sie nicht zu Überformat das System wünschen. Wenn er zu groß ist, ist die Sommerzeitheizung, Problem-was Sie mit der ganzer Extrahitze tun? Sie sollen sie sortieren, um 100% Ihrer Heizungsnotwendigkeiten am Sommer zu tun. Er scheint wie dieses System würde sein ungefähr nach rechts für einen Sommertag, der mehrmals mehr Energie hat, die als ein Tag des Winters vorhanden ist.
