Das System wurde von Alan Rushforth entworfen und errichtet-- ist hier seine Beschreibung des Systems: „Sind einige Fotos (vorher und nachher) eines Solar-DHW Systems I vor kurzem beendet angebracht.
Dieses ist ein großes drainback System, zum des inländischen Heißwassers für eine Wohnanlage mit 16 Maßeinheiten im Pennsylvania bereitzustellen
Das System wurde von Alan Rushforth entworfen und errichtet-- ist hier seine Beschreibung des Systems:
" Sind einige Fotos (vorher und nachher) eines Solar-DHW Systems I vor kurzem beendet angebracht. Es ist auf einem Dach einer Wohnanlage mit 16 Maßeinheiten. Es ist ein System des Abflusses zurück.
Vor der Installation verwendete das Gebäude $4.600 jährlich im Erdgas nur für inländisches Heißwasser. Ein neuer 95% leistungsfähiger Polarsterngas-Warmwasserbereiter war zusammen mit diesem Solar-DHW System angebracht. Meine Arbeit oder die Gasheizkörperinstallation nicht, zählend, kostete das Projekt $13.645. Zwischen der neuen Heizung und dem SDHW System werden Gasrechnungen hoffnungsvoll durch 2/3. geschnitten. Ich glaube, dass viele Handels-SDHW Anwendungen finanziellsinnvoll als Wohnanwendungen mit der erhöhten Kostendegression sein können. Ich habe Handelssolar-DHW als Liebhaberei angenommen, und würde glücklich sein, jedermann mit Fragen zu helfen. “
Wirklich ein netter Job -- Dank sehr viel Alan für die Lieferung aller Abbildungen und ausführlichen Untertitelen!
Die Abbildungen zeigen die meisten des Aufbaudetails
Überblick:
Es gibt 3 Reihen von 3 Sonnenkollektoren des Sonnenblumesolarvakuumschlauches (6 x 30 Schlauchkollektoren und 3 x 20 Schlauchkollektoren).
Sonnenkollektor-Installation und Unterstützungen:

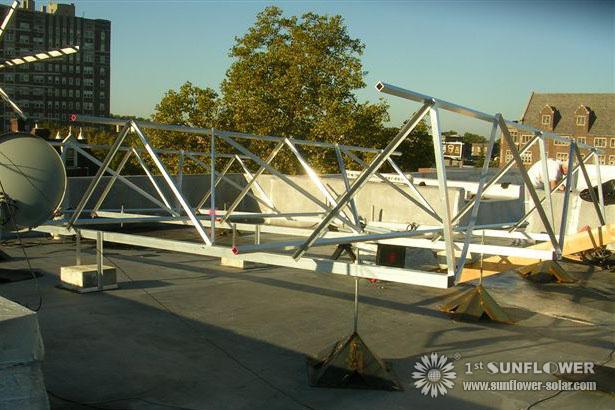

Ist hier der Rahmen im Prozess. Die Stahlpyramideunterseiten sind 1/8 " Stahlplatte. Einiges schneidet und den Schlaufen waren ein Fazzios erfolgt (ein großes Metallyard in Südjersey). Ich tat die Winkelschnitte und -schweißen. Sie wurden unten in hölzerne Dachbalken geschraubt und roofed dann vorbei mit der Fackel, die unten roofing ist, um sie ziemlich genau nullwartung zu bilden. Der Rest des Rahmens ist alles Aluminium mit rostfreien Schraubbolzen. Die Horizontalebene des gesamten Rahmens wird auf einen geringfügigen diagonalen Taktabstand so, wenn die Kollektoren angebracht werden, alles kippt zurück zu dem Behälter eingestellt. Wenn das Dach Setzhammer/aller ein Taktabstand waren, konnte es einfacher und preiswerter gewesen sein, Rahmen nach rechts am Dach anzubringen, gleichwohl der angehobene Rahmen hier einfache Dachwartung zulässt, und verursacht auch den netten drainback Taktabstand. Die Hauptfahrwerkbeine sind 3x3x1/8 " langer quadratischer Aluminiumschlauch x-24 '. Longitudinaltraversen waren quadratischer Aluminiumschlauch 2x2x20'x1/8. Das diagonale Befestigen ist 1 1/2 x 1 1/2 x 1/8 Aluminiumwinkel. Der Rahmen kam über die Weise heraus, die ich sie wünschte. Nicht federnd. Nicht overkilled. Galvanisierter Stahl würde auch gearbeitet haben und gewesen preiswerter, aber Aluminium sollte länger dauern und ist einfacher, mit zu arbeiten

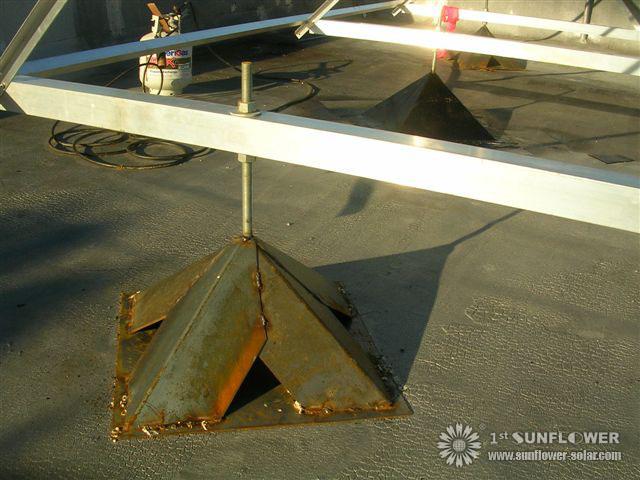

Ist oben ein Abschluss herauf eins der 6 2 ' x2 x Unterseiten mit 1/8 " die Stahlpyramiden. Das 7/8 " verlegte die Stangen, die Justage des einfachen Taktabstandes hergestellt wurden, obgleich der Schnitt und das Schweissen herauf die Unterseiten ein Job waren. Ein wenig hellerer Lehrenstahl (wie Lehre 14) würde vermutlich ausreichend gewesen sein.

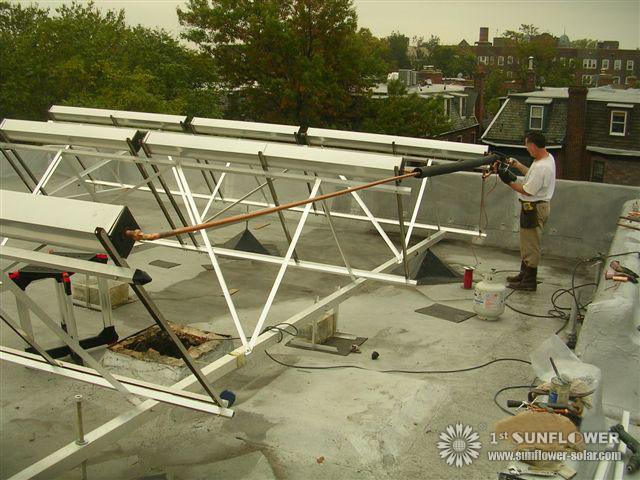

Hier haben wir für Vakuumröhrenkollektoren Verteiler installiert, und begründet, wird die Anordnung zusammen mit Kupferrohren. Kurze Abschnitte von Hochtemperatur Silikon-Kautschuk-Schlauch (von Fitch Consulting) funktionierte gut für Schlauch Einspannen des Mannigfaltigkeiten zusammen. 1 "dicke Armaflex Rohrisolierung wurde über die Rohrleitung eingebaut. Installation der Rohre ist das letzte, was zu tun bekommen. Sie wollen nicht versehentlich eine Stagnation Situation mit Rohren installiert werden, bevor die Pumpen und Regler einschaltbereit sind.
Um das Armaflex vor Sonne und UVverschlechterung (dieses System für Dekaden dauern) zu schützen wickelte ich sie in Folie gegenübergestellter Schaumluftschachtisolierung von Home Depot ein. Es war nicht so stark und klebrig, wie ich wünschte, also ich es wieder (neueres Foto) mit 12 ' Breite Glockengeläut einwickelte und Dichtungsdach, das eine haltbareren Folie ist, selbstklebendes Dachprodukt gegenüberstellte
Oben wird nicht mit Schale und Dichtung noch eingewickelt. Die kupfernen Rohrdurchläufe, die zwischen den Banken der Kollektoren überspannen, müssen gestützt werden, damit sie ein auslaufendes Problem absacken nicht und verursachen. Ich brachte ' quadratischer Aluminiumschlauch x ein 2 x2 20 entlang der Oberseite von laufen gelassenem jedem, um Senkung zu verhindern an. Dann bedeckt ihm allem mit Schale und Dichtung

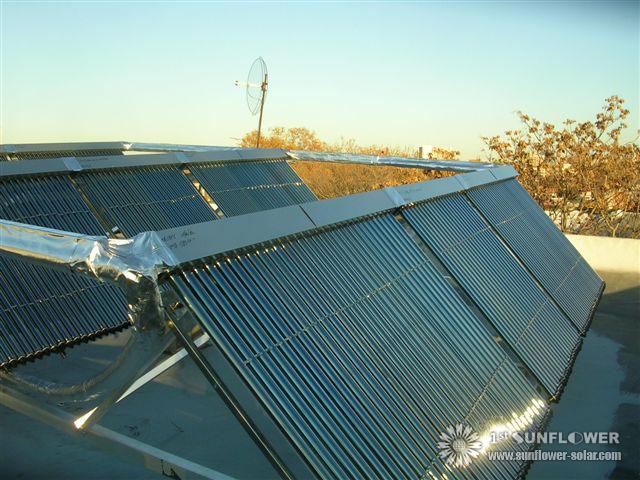

Die Fertigware, die ganz oben eingewickelt wird und bereiten für viele Jahre des Missbrauches in den Elementen vor
Klempnerarbeit und Sammelbehälter-Installation:

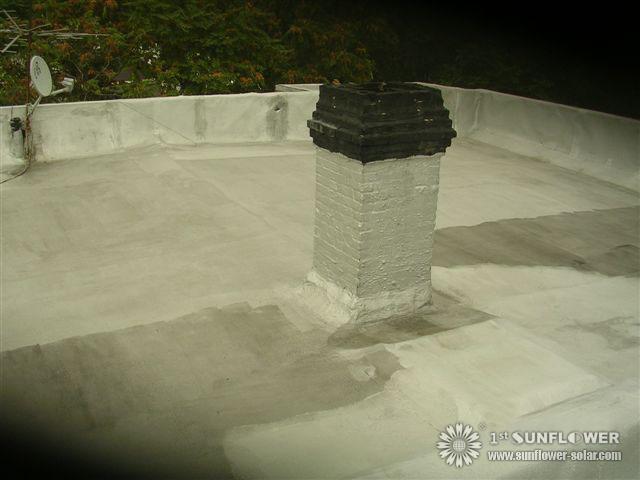

Ist hier das Dach, bevor wir begannen. Der Kamin in der Mitte wurde nicht mehr benutzt, da unterschiedliche Wärmepumpen in jede Wohnung angebracht waren und der Heißwasserbereiter durch eine Wand lüftete 95% Polarsternheizung ersetzt wurde. So waren wir in der Lage, wenige Füße das Spitzen herunterzunehmen und ihn in eine Rohrverfolgung umzuwandeln

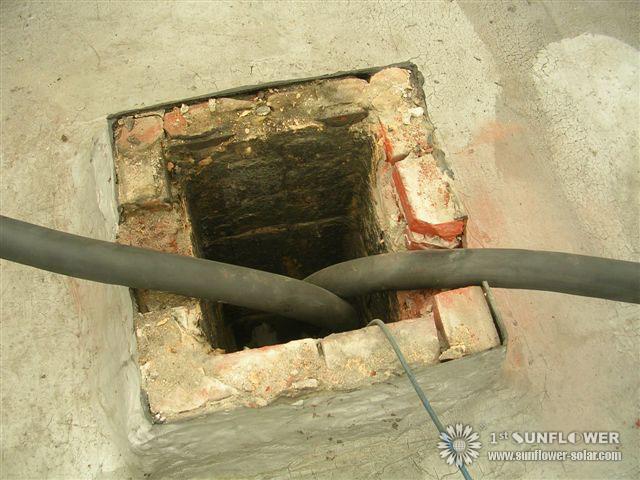

Sind hier die 1 " pex/al/pex Linien, die in 1 " armaflex umfaßt werden, das hinunter die Rohrverfolgung läuft (alter Kamin). Furnierholz, kann schäumen und Dach wurden herauf die Öffnung versiegelt

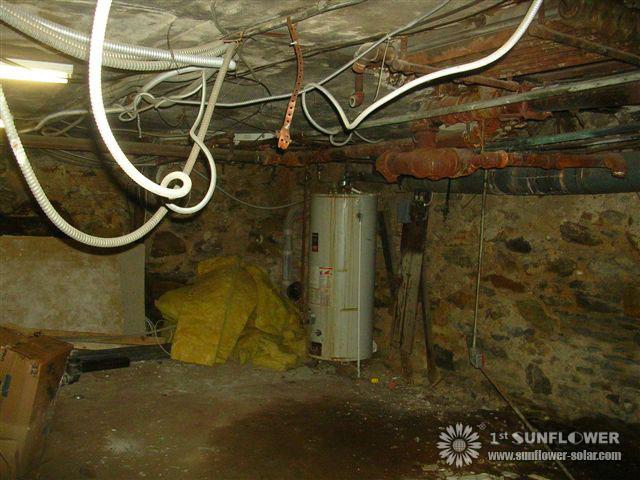

Ist hier der Keller, bevor wir begannen. Eine Spitze einer Verwirrung

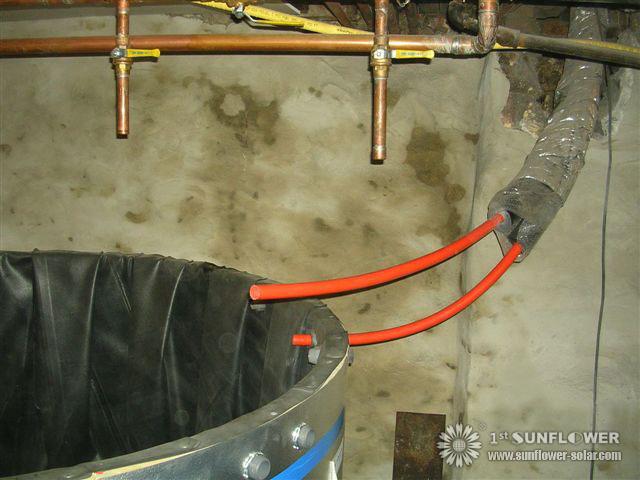

Ist hier ein 822 Behälter der Gallone STSS. Sie können die gefaltete EPDM Zwischenlage sehen. Hinter ihr ist " Dämmplatte des Schaums 2. Die Aluminiumhaut hält sie alle zusammen. Der Behälter kommt lang flach gedrückt in eine ovale Form, in einer Kiste über Höhe 4 1/2', 11 ' und 18 " weit. Wir packten ihn aus, entfernten die Kappe auf dem Innere, eingewickelt dem flatted Behälter in irgendeiner Pappe und in Seil, um die Ränder zu schützen, und geschleppt ihm hinunter die verkrampfte Kellertreppe. Sobald unten, wir ihn oben kippten, geöffnet ihm in einen Kreis, angehoben einem Rand und darunter geschoben dem Dämmplatte-Unterseitenkreis und uns hatte einen Behälter! Das orange Rohr ist 1 " pex/al/pex (das recht eindrucksvolles Material ist, verbessern vermutlich als Kupfer in vielerlei Hinsicht). Wir wurden herauf das pex/al/pex in Kupfer vorbei umwandeln fertig, bevor wir den Behälter betraten. Spezielle Messingkompressionsbefestigungen von www.Plumbinggoods.com taten den Trick. Die Rückleitung entleert in die Oberseite über der Wasserlinie. Wir wandelten sie um, um gerade außerhalb des Behälters zu verkupfern, um einen Gedanken des Kugelventils an zu setzen I würden sein erforderlich, Fluss zu modulieren. Fällt aus, dass Ventil nicht erforderlich war. Die andere Linie war das Saugrohr für die Pumpen, das den Behälter über der den Wasserlinie aber Bädern unten kommt, um Wasser von der Unterseite des Behälters zu zeichnen

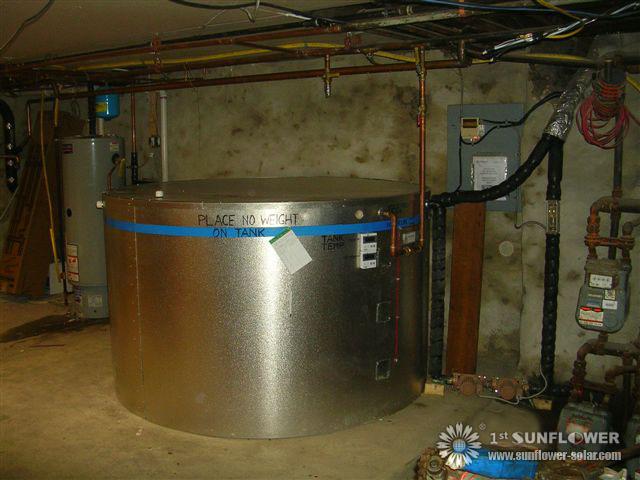

Ist hier der Behälter mit der Isolierkappe und der kompletten Klempnerarbeit eingeschaltet. Innerhalb des Behälters verschoben ein 1 1/2 " kupferne Spule x-120 '. Ich benutzte die Überformatdurchmesserspule für eine Spitze des Behältereffektes innerhalb der Spule - sie hält 10 Gallonen Heißwasser. Wenn ein Pächter einen Heißwasserhahn öffnet, fließt unter Druck gesetztes kaltes Wasser von der Straße diese submersed Spule auf seiner Weise zur Heizung durch und wärmt sich auf seiner Weise. Das Wasser, welches die Heizung kommt, wird teilweise oder völlig erhitzt, bis es die Heizung erreicht, und die Heizung kommen auf viel weniger. Auf einem Wiederholungsjob eher als benutzen Sie eine Spule des großen Durchmessers, ich konnte einige kleinere Spulen parallel benutzen, die gleichmäßig wohles und Kosten weniger bearbeiten konnten. Die obere schwarze Linie ist die Rückkehr von den Sonnenkollektoren. Die schwarze Linie, die unten zu den zwei Pumpen auf dem Fußboden läuft, ist das kupferne Saugrohr, das von der Unterseite des Behälters bis zu den Kollektoren geht. Es gibt eine Sache, die Pumpenhohlraumbildung genannt wird. Wie ich verstehe, kann es, unter Saugen innerhalb der Pumpe, Wasser (besonders Heißwasser) (im Wesentlichen Blutgeschwür) innerhalb der Pumpe verdunsten, die Geräusche bildet und das Pumpenleben verkürzt. Haben des ausreichenden Drucks in der Eingangsseite der Pumpe kann Hohlraumbildung beseitigen, wie einschränkenfluß auf die Ausgangsseite der Pumpen kann. Um den Eingangsdruck zu den Pumpen innen zu maximieren, hielt ich sie so niedrig zu Boden wie möglich. Hohlraumbildung war nicht ein Problem.
Here are 2 brass Taco 009 pumps. Brass pumps cost more than iron, but because the tank is vented, and exposed to oxygen, brass is best because it does not rust.
In this photo you can see the right hand ball valve is throttled half way off to get the flow from about 10 gpm down where we want it - about 4.5 gpm (.5 gpm per collector). The Goldline GL30 controller needs return water to be at least 4 degrees hotter than the feed water or it will shut down the pumps. If one left the flow at 10 gpm, the controller would regularly cycle the pumps on and off. As a subsequent refinement, rather than throttle the flow down, I hooked up a delay on timer that shuts off one pump after a couple minutes (once return flow with siphon effect is established). With valves wide open, flow then drops from 10 gpm to 4.5 gpm, just where we want it.

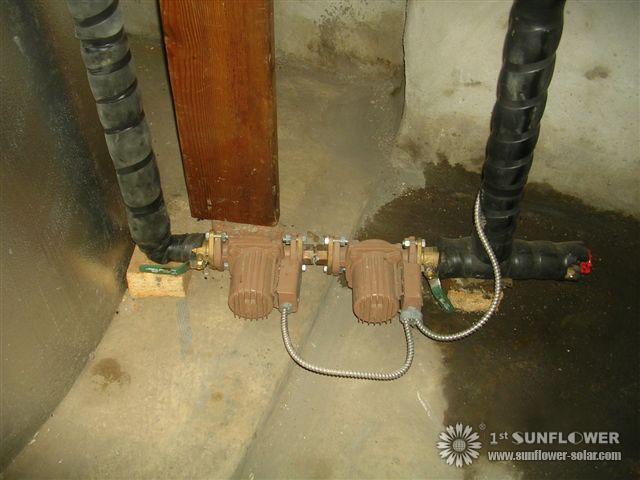

Sind hier 2 Messingpumpen des Taco 009. Messingpumpen kosteten mehr als Eisen, aber, weil der Behälter gelüftet wird und Sauerstoff ausgesetzt, Messing ist am besten, weil er nicht verrostet
In diesem Foto können Sie sehen, dass das rechte Kugelventil gedrosselte halbe Weise, ist dem Fluss von ungefähr 10 gpm, wo wir ihn - ungefähr 4.5 wünschen gpm (.5 gpm pro Kollektor) weg unten zu erhalten. Das Goldline GL30 Steuerpult-Notwendigkeitsrückholwasser, zum mindestens 4 Grad zu sein schüttelt sich, als das Speisewasser oder es die Pumpen schließen. Wenn man den Fluss bei 10 gpm verließ, würde der Steuerpult regelmäßig die Pumpen an und weg einen Kreislauf durchmachen. Als folgende Verfeinerung eher als drosseln Sie den Fluss unten, ich anspannte herauf eine Verzögerung auf Timer, der eine Pumpe nach Minuten eines Paares abstellen (einmal Rückholfluß mit Druckdoseeffekt wird hergestellt). Mit breitem geöffnetem der Ventile dann fließen Tropfen von 10 gpm zu 4.5 gpm, gerade in denen wir es wünschen
Hier können Sie das Goldline GL30 auf der Wand sehen - recht einfach, oben zu verdrahten. Das rechteckige Metall/die Glassache auf dem Recht ist ein Strömungsmesser. Es gibt einige Hersteller. Der Schlüssel ist erhalten ein veranschlagen für höhere Temps, wie 180F, mit einer passenden Flussskala. Ich ließ ihn ursprünglich niedriger anbringen, aber andererseits bewogen ihm zentrierte oben auf dem Niveau der Wasserlinie im Behälter. So, wenn die Pumpen abstellen und das Wasser beendet, zurück auszulaufen, zeigt er, wo die BehälterWasserlinie ist, die nett ist.
LEKTIONEN GELEHRT:
ZAHNSTANGEN: Zahnstangen können Hauptarbeits- und Materialunkosten sein. Ich suchte nach nullwartungszahnstangen, würde der nicht Dachreparaturen oder -wartung verhindern. Der angehobene Zahnstangenentwurf, den ich verwendete, erzielt, den aber war viel Arbeit. Ein zusätzlicher Nutzen dieses Zahnstangenentwurfs war, dass ich in der Lage war, die Fläche der Zahnstangen zu kippen, um das Wasser zu erleichtern, das zurück innen zum Behälter ausläuft, als der Steuerpult die Pumpe abstellte. Zahnstangen brachten flach am Dach würden sparen Geld aber würden gewesen sein weniger bequem für Dach und würden dargestellt haben unterschiedliche Herausforderungen an, damit wie erzielen, dass kritisch Neigung ablassenSie.
KOLLEKTOREN:
Sie waren von www.sunflower-solar.com. Bill Fitch dort ist sehr kenntnisreich und war mit technischen Ausgaben sehr nützlich. Kommt Zeit, kommt Rat, wie viel die Gasrechnung verringert wird, aber sie scheinen Sie, gut zu arbeiten. Am ersten ganzen Tag des Betriebes, ging der 822-Gallonen-Behälter von 86F zu 119F. Seit dem war dieser Tag volle Sonne und da die Spule nicht noch valved eingeschaltet war, lieferte er versehentlich einen guten Test. 6.855 lbs Wasser wurden 33 Grad angehoben, die mit ungefähr 226.000 B.t.u. das Netz übereinstimmen, das in den Behälter an einem Tag oder gerade über Kollektor des Schlauches 28.000 btu/30 niedergelegt wurde (Leiten und Behälterverluste ignorierend). Ein Wort oder eine Vorsicht - evac Schlauchkollektoren enthalten Million (scheint wie es), kleine Teile, um zusammenzubauen. Erlauben Sie Extrakostenarbeit. Auch das Verpacken für die Glasschläuche ist recht skimpy. Handgriff sorgfältig und stehen nicht am Ende - dünne Schaumendenverpackung polstert die Spitzen ausreichend nicht am Ende der Glasschläuche. 3 Schläuche aus 240 heraus waren am Ende gebrochen, bis ich anbrachte - aber es war nicht ein großes Problem. Bill lieferte einen Ersatzschlauch mit jedem Verteilerrohr.
PUMPEN:
Wenn man Wasser 50 ' herauf die Anwendung der Umlaufpumpen pumpen muss, die nur ' Kopf 33 haben, theoretisch sollten 2 in den Reihen den Trick tun. Die Theorie prüfte korrektes - zusammen erledigen sie die Arbeit. Zu das kühlste Wasser von der Unterseite des Behälters man zu pumpen könnte eine Befestigung in die Unterseite schneiden, oder theoretisch könnte es über der Wasserlinie von einem Badschlauch auch ausgearbeitet werden. Diese Theorie arbeitete auch.
ROHR-BEARBEITEN:
Nicht Überformat tun die Rohre. Zu den Kostenzwecken und zu den Wärmeverlustzwecken größer ist nicht notwendigerweise besser. Auf diesem Größensystem wenn der Kopf niedriger waren, und nur einer Pumpe wurden verwendet, oder, wenn man im Begriff waren, beide Pumpen an zu lassen, würde 3/4 " Rohr ausreichend sein (anstelle vom 1, ", das ich verwendete). Unter Verwendung des kleinsten Rohres, das die Arbeit erledigt, hilft, Rohr- und Rohrisolierungskosten sowie den Fläche-Wärmeverlust des Schnittes ein wenig niederzuhalten.
KUPFERNES ROHR gegen PEX.:
Die allgemeine Klugheit ist Sie muss Kupfer für Linien von den Kollektoren hin und her benutzen, um hohe Stockung Temps zu behandeln. Ich auf einem System des Abflusses mich zurück, in dem während der Stockung, dort bin keine Flüssigkeit in den Kollektoren, Pex/al/pex (erstklassiges pex mit einer Aluminiumschicht nach innen) sollte für den ganzen Durchlauf ausgenommen die letzten Paarfüße zum Kollektor arbeiten fühlte, in dem Sie mehr dieser Stockunghitze aufheben konnten. Sie fällt Pex/al/pex ist sehr eindrucksvolles Rohr aus. Das Aluminium, das im pex eingebettet wird, scheint, ungefähr 1/32 zu sein " dick und das Rohr ist für 80 P/in an 200F steuerpflichtig. Bis jetzt ist es adaequat, und ich habe Vertrauen, das es fortfährt, so zu tun. Anmerkung: pex/al/pex hat einen etwas größeren Durchmesser als regelmäßiges pex und benutzt seine eigenen speziellen Kompressionsbefestigungen. Sie brauchen nicht, eine pex Bördelmaschine zu kaufen, um sie zu benutzen - gerade die rechten Kompressionsbefestigungen. (I das erlernt die harte Weise).
ROHR-ISOLIERUNG:
1 " armaflex (besonders dick - der Special bestellt von einem HVAC-Versorgungsmaterial) funktionierte gut. Schalen- und Dichtungsdach funktionierte gut, um es einzuwickeln und es vor den Elementen zu schützen. Um die Behälterisolierung aufzuladen, (besonders wünschenswert auf übergroß Behältern) konnte man 2) " Blätter des Schaums 4x8x 2 aufheben und sie zuerst unter den Behälter vor Installation festlegen, um die untere Isolierung zu verdoppeln. Ein kann die Seiten und die Oberseite mit Extraisolierung immer später einwickeln, wenn es gewünscht wird.
BEHÄLTER-GRÖSSE:
Ich glaube an diese Art System, in der der Behälter ein einfaches Einzelteil ist der nicht druckbelüfteten, verhältnismäßig niedrigen Kosten und enthalte einen kleinen Prozentsatz von Systemsgesamtkosten (weniger als 15%) man, kann sich leisten, für einen größeren Behälter zu entspringen, der mehr Gallonen pro Person als normalerweise empfohlen enthält. Ich verwendete 822 Gallonen mit 51 Gallonen pro Wohnung, (gewöhnlich eine Person in jeder dieser Wohnungen). Obgleich dieses mehr Lagerung als die 20 bis 30 Gallonen pro Person häufig empfohlen ist, lieferte es noch nicht so viel „Schwungradeffekt“, wie ich gehofft hatte. Von den Stichproben prallten November-Behälter Temps von der Mitte der 70-iger Jahre zum oberen 120's auf. Wenn ich es wiederholen sollte und wenn der Behälter passen würde, würde ich die Behältergröße erhöhen, um 80 Gallonen zur Verfügung zu stellen, oder mehr pro Maßeinheit, der ich glaube, würden besser Hitze von den sonnigen Bannen, tragen sie in die bewölkten Banne aufsaugen und verbessern würden Gesamtleistung.
BEHÄLTER-DETAILS:
Wenn es einen STSS Behälter bestellt, spezifiziert man, wieviele Behältereingangshülsen man angebracht wünscht. In diesem Fall war es 4 Gesamtmenge, 1 für die Kollektorzufuhr, 1 für die Kollektorrückkehr, 1 für StraßenDruckzuführer zur Spule und eine für den Ausgang von der Spule zum Gasheizkörper. Es sei denn Sie anders spezifizieren, alle werden 4 alle in eine Reihe angebracht, die auseinander über 6“ gesperrt wird. Für optimale Rohrleitungdurchläufe benötigte ich ein auf der gegenüberliegenden Seite des Behälters, also entfernte ich ein, befördere ihm, und bessere dem Loch aus (allem über der Wasserlinie). Wenn ich es wiederholen sollte, würde es besser sein, heraus zu planen und Behälterrohr-Eintragungspositionen zu spezifizieren, oder bestellen Sie mindestens eine Extrahülsenbefestigung oder -2, falls Feldänderung gewünscht werden.
