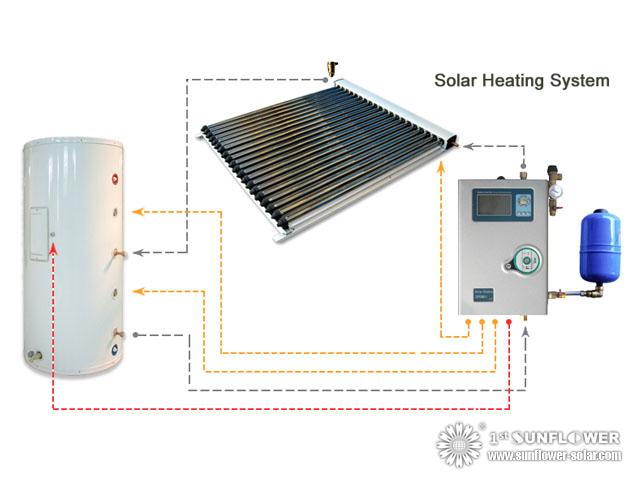

태양열 난방 체계
  • SFBS100~SFBS500 Series
이 체계는 태양열 수집기, 물 탱크 및 워크스테이션으로 위로 만든다. 폐회로이다 태양계. 이 체계는 수상한 수질 및 모든 기후 상태에 지역을 위해 적당하다. 그것에는 극단적으로 추운 지역을 위한 선호한 선택권이 있다
사용자 가이드
다운로드 센터



균열 태양계의 묘사

 SFBS100~SFBS500 시리즈
이 체계는 태양열 수집기, 물 탱크 및 워크스테이션으로 위로 만든다. 폐회로이다 태양계. 이 체계는 수상한 수질 및 모든 기후 상태에 지역을 위해 적당하다. 그것에는 극단적으로 추운 지역을 위한 선호한 선택권이 있다

1. 그것은 작동할 때 상수도의 압력, 일 압력 0.6MP.를 저항할 수 있다
2. 완전하게 자동 조작, 워크스테이션에 의해 통제되는 전체적인 체계
3. 수집가는 저장 탱크로 분리했다. 탱크는 집, 건물과의 결합의 어디에서든지 완벽하게 있을 수 있다
4. 탱크에 있는 하나나 둘명의 구리 코일 교환기가 있다
5. 최고 물을 즉시 가열하고십시오, 거기 기다리는 아무 필요도 없다
6. 생활 질을 승진시키는 식용수 질
7. 햇빛 없는 일에서 온수가 또한 이용될 수 있다 그래야 전기 히이터를 가진 백업
8. 수용량: 100L, 150L, 200L, 250L, 300L, 400L, 500L.

활동적인 폐회로 체계
폐회로 태양열 난방 체계는 단 하나와 다수 태양열 난방 응용 시스템, e.g.domestic 태양 물 난방, 태양 물 난방 온수 욕조, 태양 수영풀 난방 또는 태양 난방 체계를 위해 적당하다. 폐회로 태양계는 수상한 수질 및 모든 기후 상태에 지역을 위해 적당하다. 폐회로 태양열 난방 체계는 극단적으로 추운 지역을 위한 선호한 선택권이다

태양열 난방 체계
1)는 한 번 체계를 열 교환한다


2) 두번 체계 (단 하나 구리 코일)를 열 교환하십시오



3)는 두번 열 교환한다 체계 (두 배 구리 코일)를

압력을 가한 탱크는 SFB에 의하여 압력을 가한 태양열 수집기의 연결을 위해 이용된다. 우리의 탱크는 백업, 마그네슘 strick, P/T 벨브, 1 방향 안전 밸브를 위한 전기 침수 전열기를 포함한다


1.각 부분의. 사양:

품목 제품 100L 150L 200L 250L 300L 400L 500L
1 태양열 수집기 15의 PCS 관 20의 PCS 관 30의 PCS 관 35의 PCS 관 40의 PCS 관 50의 PCS 관 60의 PCS 관
2 압력을 가한 탱크 SFO100C SFO150C SFO200C SFO250C SFO300C SFO400C SFO500C
3 통합 워크스테이션   SR961 SR961 SR961 SR961 SR961 SR961 SR961
4 Expension 배 SFOP005 SFOP005 SFOP005 SFOP008 SFOP008 SFOP008 SFOP012
5 관 이음쇠 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1개의 PKG

주: 체계는 3.6W/M를 기준으로 하여 디자인된다2/H 일광욕. verage 가치이다. 당신의 지역에 있는 일광욕이 매우 더 높거나 낮은 경우에, 우리는 혼자 디자인했다 당신을 위해 것을 할 수 있다.

1) 태양열 수집기:
열파이프: 58mm*1800mm*10 의 수집가 상자: 알루미늄 합금, 구리 수집가: 22mm 의 간격 1mm 의 열 보전 층: 바위 모직, 구조: 탱크가
알루미늄 합금에 의하여 2) 압력을 가했다:
단 하나 코일 구리 관 (Φ16mm 의 간격 1mm로), 밑바닥 열 교환 사각: 0.6/0.7/0.8m ², 안 탱크: BTC340R 1.8/2.0/2.5mm 의 외부 탱크: 직류 전기를 통한 장 0.5mm 의 폴리우레탄 거품 층: 4cm/5cm, 인레트 또는 출구: NPT3/4", 침수 전열기: 1.5KW-2.5KW

3)는 워크스테이션을 통합했다:
순환 펌프: WILO RS15/7 의 힘: 130W/120W/60W 의 가장 높은 머리: 7/6/4 m, Max.Capacity: 50/40/25 L /min, 스위치 벨브, 안전 밸브, 1개의 방향 벨브, 교류 미터, 압력 미터, 일류 밸브, etc.

4) 확장 탱크:
이탈리아 의 수용량에서 상표 "ZILMET": 5Liter 또는 더 많은 것 의 선택, 최대 압력: 10 막대기, 연결: 3/4대의" G

5) 관 이음쇠:
공기 추기, 설치 지구, 여과기 꼭지, 2개의 수집가 사이 연결관을 포함하십시오tors.


SFB 시리즈태양열 수집기 포장과 크기:

모형

크기 (mm)

a

b

c

d

SFB104715

870

750

1000

1174

SFB204715

1570

1450

1000

1174

SFB304715

2270

2150

1000

1174

SFB105818

960

840

1200

1398

SFB205818

1760

1640

1200

1398

SFB225818

1920

1800

1200

1398

SFB305818

2560

2440

1200

1398

포장:  태양 다양한 상자 및 이음쇠 의 태양 서 있는 구조는 1개의 판지에서, 태양 관 따로따로 포장된다. 판지는 콘테이너로 직접 적재될 수 있다.

SFB 시리즈 태양열 수집기를 위한 선택적인부속품:

품목 그림 이름 기술하십시오
1 Solar Work Station 통합 워크 스테이션
순환 펌프: (WILO) 220V50HZ, RS15/6
최대 교류: 2.5 (t/h)   최대 상승: 5.5m
전기의 적당한 힘
히이터: 1pc, <1500W
입력: 3 감지기
주위 온도: -10~50°C
물 증거 급료: IP43
2 Expansion Vessel 확장 배
이탈리아에서 상표 "ZILMET"
수용량: 5~24 리터, 선택
최대 압력: 10 막대기
연결: 3/4" G
3 Pressure Tank 압력 탱크
단 하나 코일 구리 관으로
(Φ16mm 의 간격 1mm)
밑바닥 열 교환 사각: 0.6/0.7/0.8m ²
안 탱크: 사기질 1.8/2.0/2.5mm
외부 탱크: 직류 전기를 통한 장 0.5mm
폴리우레탄 거품 층: 4cm/5cm
인레트 또는 출구: NPT3/4"
침수 전열기: 1.5

두 배 코일로 구리는 배관한다
(Φ16mm 의 간격 1mm)
최고 열 교환 사각: 0.4/0.5m ²
4
 Mounting Strip 설치 지구  태양열 수집기를 경사지는 기와 지붕에 설치하기 위하여 (편평한 지붕 임명을 위해, 서 있는 구조를 아래에 아래로 선택하는 경우에)
5 Air Bleeder 공기 추기  압력에 방출 (이탈리아에서)
6 Connector between two collectors 2개의 수집가 사이 연결관 물자: 골판지 파이프를 위한 SUS304, 구리 연결관
7 Three way connector 3방향 연결관 물자: 고급장교
8 Copper Connector 구리 연결관 물자: 고급장교
9 Filter Tap 여과기 꼭지 여과를 하십시오   물자: 고급장교
주: 전압 범위 110 V ~ 240 V, 주파수 50 Hz 또는 60 Hz 의 마개는 당신의 국가의 명세를 선정될 수 있다
