Tubos evacuados solares
Os absorventes dos calefatores de água solares são tubos evacuados. Podem transformar a energia solar no calor para o aquecimento de água. Os tubos evacuados têm sido usados já por muitos anos em Alemanha, em Canadá, em China e no Reino Unido. Há diversos tipos de tubos evacuados para a indústria solar. Os coletores do girassol aplicam do “o tubo o mais comum gêmeo-vidro”. Por causa de sua confiabilidade, bons desempenho e barato para a produção

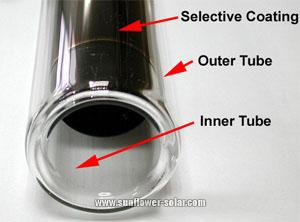

Os tubos do gêmeo-vidro são feitos do vidro de borosilicate extremamente forte para cada tubo evacuado. O tubo exterior é transparente, com a finalidade de permitir que o raio claro passe completamente e de reduzir a reflexão do raio claro ao mínimo. O tubo interno é revestido com uma camada do revestimento seletivo especial (Al-N/Al) com absorção de radiação solar excelente e reflexão mínima, que melhoram extremamente a eficiência da absorvência da energia do soalr. A parte superior dos dois tubos é fundida junto e o ar adicional no espaço entre as duas camadas de vidro é bombeado para fora expor o tubo na alta temperatura. Esta “evacuação” do espaço dos vidros dá forma a um vácuo, que seja uma característica importante para o bom desempenho dos tubos evacuados
Por favor
Por que um vácuo?
Como você pode usar uma garrafa alinhada de vidro do thermos antes, o vácuo é um isolador com bom desempenho. Isto é importante porque nós não queremos perder o calor que convertem pelo tubo evacuado da luz do sol!! O vácuo pode ajudar a conseguir este. As propriedades da isolação são boas quando o interior do tubo pode ser 150oC/304oF, o tubo exterior estão frias tocar. Isto significa que os calefatores de água evacuados do tubo podem igualmente executar bom mesmo no tempo frio quando os coletores de placa lisa executarem mal devido à perda de calor (durante condições elevadas do Delta-T).
A fim manter o bom desempenho do vácuo, há um getter entre as duas camadas de vidro (o mesmo do bário que nos tubos de televisão). Durante a fabricação do tubo evacuado, este getter é expor às altas temperaturas e dá forma a uma camada pura de bário na parte inferior do tubo evacuado. Esta camada do bário pode eficientemente absorver todo o CO, CO2, N2, O2, H2O e H2 para fora-intoxicados do tubo evacuado durante o armazenamento e a operação, bom performace do vácuo. A camada do bário igualmente fornece um indicador visual desobstruído do status do vácuo. A camada colorida de prata do bário girará branco se o vácuo é quebrado. Isto faz fácil distinguir se um tubo está no bom conditionor não. Você pode referir os retratos abaixo
 |
 |
|
getter é ficado situado na parte inferior do tubo evacuado. |
Tubo esquerdo = vácuo atual Tubo direito = defeituoso |
Os tubos evacuados são alinhados paralelamente, o ângulo da montagem dependem da latitude de sua posição. Em um sentido norte-sul os tubos podem passiva seguir o calor do sol o dia inteiro. Em um sentido leste-oeste podem seguir o sol todo o ano.
A eficiência de um calefator de água evacuado depende de um número de fatores, um importante é nível de radiação evacuada (insolação) em sua região. Para aprender mais sobre a insolação e os valores médios de sua área estalam aqui
Especificações técnicas evacuadas do tubo do coletor solar:
|
Comprimento |
1500mm |
1800mm |
|
Diâmetro exterior do tubo |
47mm |
58mm |
|
Diâmetro do tubo interno |
37mm |
47mm |
|
Peso |
1.3kg |
2.2kg |
|
Espessura de vidro |
1.6mm |
1.6mm |
|
Material |
Vidro de Borosilicate 3.3 |
Vidro de Borosilicate 3.3 |
|
Revestimento absorvente |
A1/N/A1 classific |
A1/N/A1 classific |
|
Grau do vácuo |
Pa de P<5*10 -3 |
Pa de P<5*10 -3 |
|
Expansão térmica |
3.3*10 -6/°C |
3.3*10 -6/°C |
|
Temperatura da insolação |
>200°C |
>200°C |
|
Absorptance |
>93% |
>93% |
|
Emitância |
<8% |
<8% |
|
Perda de calor |
<0.8With (m2°C) |
<0.8With (m2°C) |
|
Força máxima |
0.8Mpa |
0.8Mpa |
|
Resista o frio |
- °C 35 |
- °C 35 |
|
Resista o hailstone |
Ø 25mm |
Ø 25mm |
|
Resista o vento |
30m/s |
30m/s |
|
Temperatura Start-up |
<=25°C |
<=25°C |
