Система была конструирована и была построена Алан Rushforth-- здесь его описание системы: «Прикреплены некоторые фото (before and after) солнечной системы недавно законченного i DHW.
Это большая система drainback для того чтобы обеспечить отечественную горячую воду для жилого дома 16 блоков в Пенсильвании
Система была конструирована и была построена Алан Rushforth-- здесь его описание системы:
" Прикреплены некоторые фото (before and after) солнечной системы недавно законченного i DHW. Она на крыше жилого дома 16 блоков. Система стока назад.
До установки, здание использовало $4.600 однолетн в природном газе единственно для отечественной горячей воды. Новый 95% эффективный подогреватель воды газа поляриса был установлен вместе с этой солнечной системой DHW. Не подсчитывающ мою работу, или установку подогревателя газа, проект стоил $13.645. Между новым подогревателем и системой SDHW, счеты газа многообещающе будут отрезаны 2/3. Я верю что много коммерчески применения SDHW могут сделать более финансовохозяйственное чувство чем селитебные применения с увеличенными экономиями маштаба. Я принимал коммерчески солнечное DHW как хобби, и был бы счастлив помочь любому с вопросами. »
Действительно славная работа -- спасибо очень много к Алан для обеспечивать все изображения и детальные титры!
Изображения показывают большую часть из детали конструкции
Обзор:

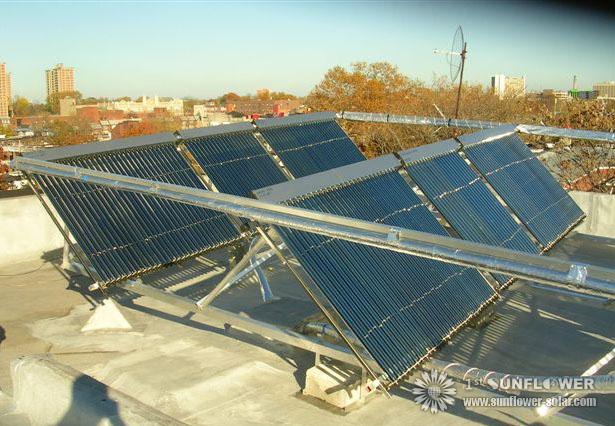

3 рядка 3 Солнечные коллекторы солнцецвета солнечные механотронные (6 x 30 сборников пробки и 3 x 20 сборника пробки).
Установка и поддержки солнечного коллектора:

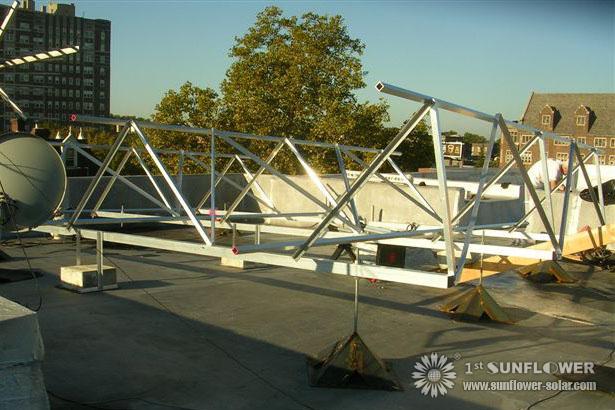

Здесь рамки в процессе. Стальные основания пирамидки 1/8 " стальных плит. Некоторое режет и загибы были сделаны Fazzio (большому ярду металла в южном Джерси). Я сделал отрезоки и заварку угла. Они были привинчены вниз в деревянные переводины крыши и после этого были настилены крышу сверх при факел вниз настилая крышу для того чтобы сделать ими милым много zero обслуживание. Остальнои рамки весь алюминий с нержавеющими болтами. Горизонтальная плоскость всей рамки установлена на небольшое расстояние шага по диагонали так когда сборники установлены, все опрокинет назад к баку. Если крыша была листобитом/полностью одним тангажом, то она могла быть легке и более дешева установить рамки справедливо на крыше, тем ме менее поднятые рамки здесь позволяют для легкого обслуживания крыши, и также создает славный тангаж drainback. Лучи 3x3x1/8 " пробка x 24 ' длинняя алюминиевая квадратная. Продольные поперечные элементы была алюминиевой квадратной пробкой 2x2x20'x1/8. Ребро крестового свода 1 1/2 x 1 1/2 x 1/8 алюминиевых углов. Рамка пришла вне о путе я хотел его. Не оживлённый. Overkilled. Гальванизированная сталь работала бы слишком и была бы более дешевой, но алюминий должен продолжать более длиной и легке для работы с

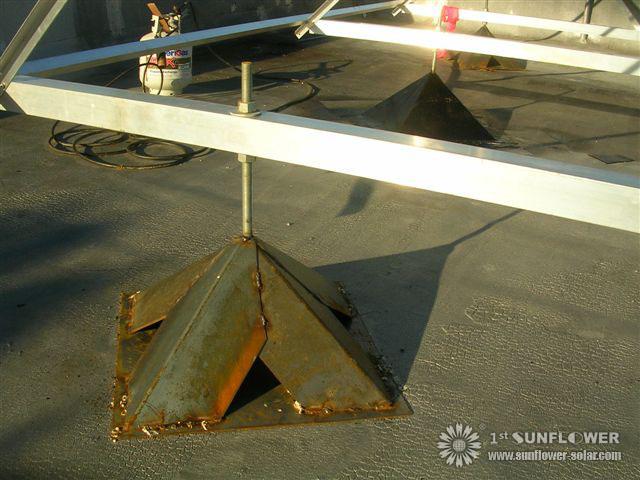

Выше конец вверх по одному из 6 2 ' x2 x основания 1/8 " стальные пирамидок. 7/8 " продело нитку сделанные штанги регулировать тангаж легкий, хотя резать и сваривать вверх по основаниям были работой. Несколько более светлая сталь датчика (как датчик 14) вероятно была бы адекватня.

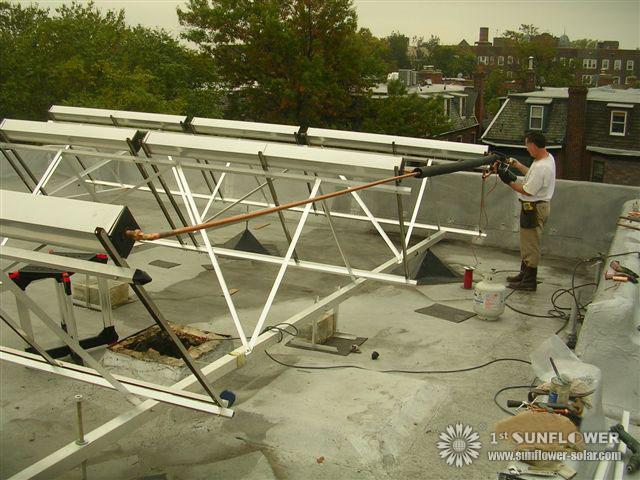

Здесь мы эвакуировали трубы многообразия установлен, и ти расположение вместе с медными трубопроводами. Короткие участки высокой температуре силиконового резинового шланга (от Fitch Consulting) работает хорошо для зажима шланга многообразия вместе. 1 "толщиной Armaflex изоляции трубы был установлен над трубопроводом. Установка труб в последнюю очередь, чтобы сделать. Вы же не хотите, чтобы ненароком создать стагнации ситуация с трубками установлен до насосов и контроллер готовы включиться.
Для того чтобы защитить Armaflex от солнца и UV ухудшения качества (этой системы продолжать на декады) я обернул его в ой фольгой изоляции трубопровода пены от Юоме Депот. Оно не был как крепок и липк по мере того как я хотел, поэтому я оборачивал его снова (более последнее фото) с 12 ' Peal ширины и толь уплотнение который более прочным фольга смотрело на продукт крыши собственной личности слипчивый
Выше не оборачивает с коркой и уплотнением пока. Медным бегам трубы которые span между банками сборников нужно быть поддержанным так, что они не провиснут и не создают стекая проблему. Я прикрепил ' алюминиевая квадратная пробка x 2 x2 20 вдоль верхней части каждого, котор побежали, для того чтобы предотвратить провес. После этого предусматривано ему всему с коркой и уплотнением

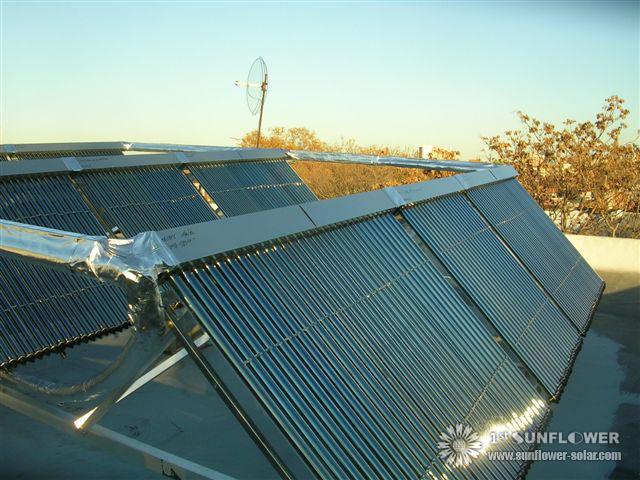

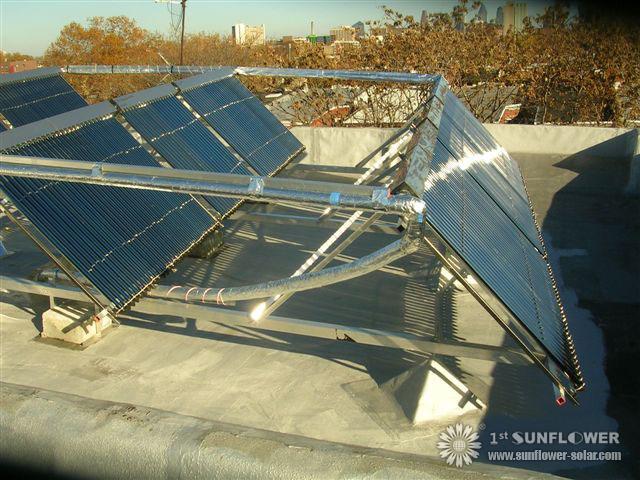

Законченный продукт совсем обернутый вверх и подготавливает на много лет злоупотребления в элементах
Установка трубопровода и бака для хранения:

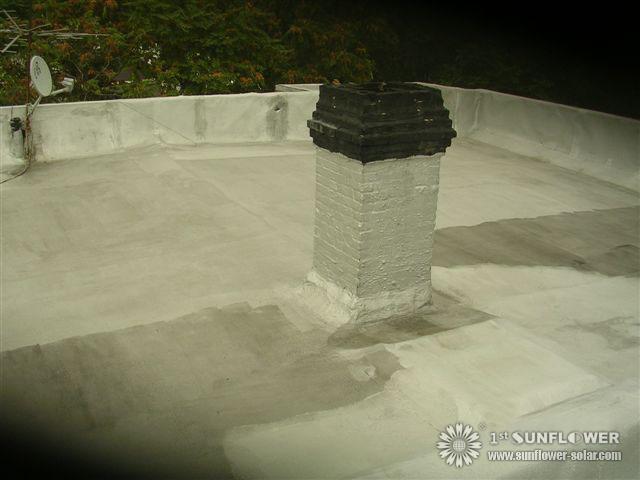

Здесь крыша прежде чем мы начали. Используемая печная труба в середине была не длинними в виду того что отдельно тепловые насосы были установлены в каждую квартиру и подогреватель горячей воды был заменен с стеной провентилировал подогреватель поляриса 95%. Так мы могли принять вниз верхнему немногие ноги и преобразовать ее к гоньбе трубы

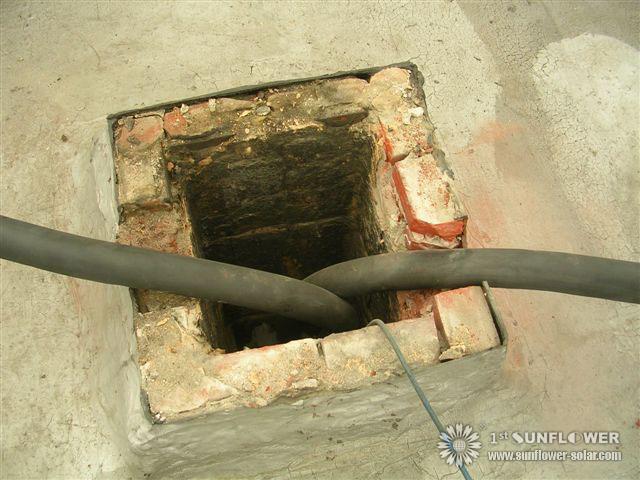

Здесь линии 1 " pex/al/pex предусматриванные в 1 " armaflex вниз с гоньбы трубы (старой печной трубы). Переклейка, может пениться, и толь был загерметизирован вверх по отверстию

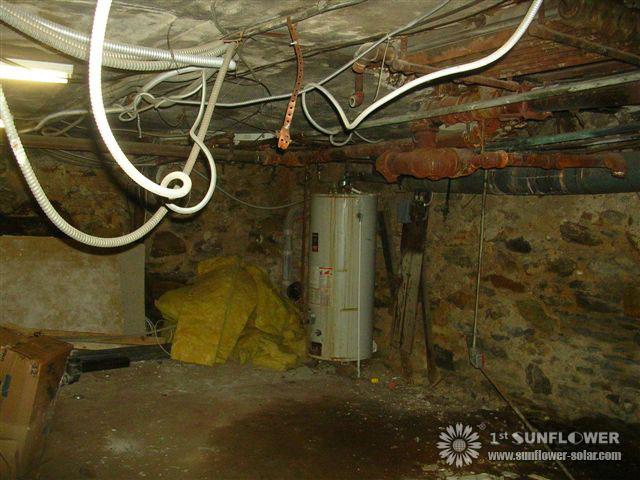

Здесь подвал прежде чем мы начали. Бит mess.

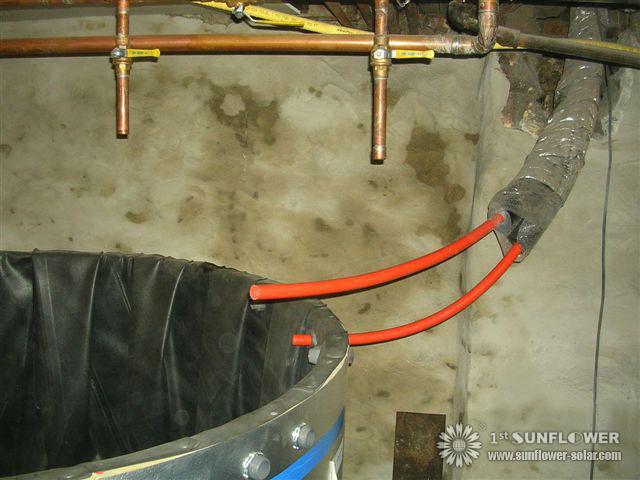

Здесь 822 бак галлона STSS. Вы можете увидеть сложенный вкладыш EPDM. За им " доска изоляции пены 2. Алюминиевая кожа держит его все вместе. Бак приходит сплющено в овальную форму, в клети о максимуме 4 1/2', 11 ' длиной, и 18 " широко. Мы uncrated оно, извлекли крышку на ую внутренности, обернутую flatted баку в некоторых картоне и веревочке для того чтобы защитить края, и, котор ему вниз с тесных лестниц подвала. Как только вниз, мы опрокинули его вверх, раскрыто ему в круг, поднято краю, и сползено кругу дна доски изоляции вниз, и нам имел бак! Померанцовая труба 1 " pex/al/pex (которое довольно импрессивное вещество, вероятно улучшайте чем медь в много путей). Мы закончились вверх по преобразовывать pex/al/pex сверх к меди перед входом бака. Специальные латунные штуцеры обжатия от www.Plumbinggoods.com сделали выходку. Очередь возврата сбрасывает в верхнюю часть над водоразделом. Мы преобразовали его для того чтобы омеднять как раз вне бака для того чтобы положить дальше мысль шарикового клапана i были бы необходимы для модуляции подачи. Поворачивает вне что клапан не был необходим. Другая линия была всасывающей магистралью для насосов которая входит в бак над водоразделом но погружениями вниз для того чтобы нарисовать воду от дна бака

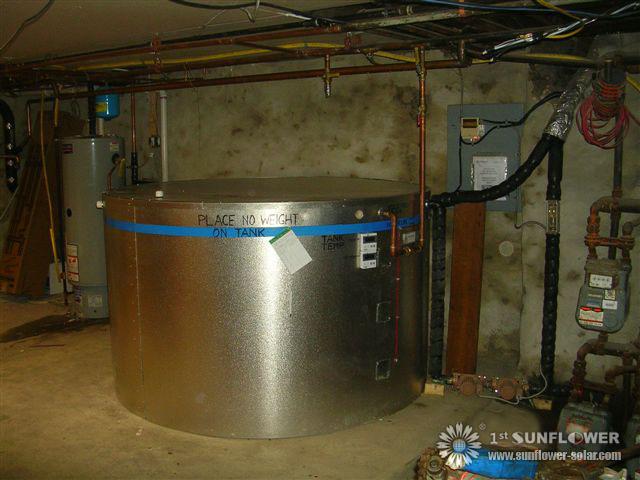

Здесь бак с изолированной крышкой дальше и трубопроводом полным. О внутри бака 1 1/2 " катушка x 120 ' медная. Я использовал сверхразмерную катушку диаметра для бита влияния бака внутри катушка - он держит 10 галлонов горячей воды. Когда наниматель раскрывает faucet горячей воды, надутая холодная вода от улицы пропускает через эту submersed катушку на своем путе к подогревателю и греет на своем путе. Вода входя в подогреватель частично или полно нагрета к этому времени она достигает подогреватель, и подогреватель приходит на очень более менее. На работе повторения, довольно чем использует одна катушка большого диаметра, я могл использовать несколько более малых катушек в параллели которая могла работать с тем же успехом и стоить. Верхняя черная линия возвращение от солнечных коллекторов. Черная линия которая бежит вниз к 2 насосам на поле медная всасывающая магистраль которая идет от дна бака до сборников. Вызванная вещь кавитацией насоса. По мере того как я понимаю он, под всасыванием внутри насос, вода (специально горячая вода) может испарить (существенно чирей) внутри насоса делая шум и сокращая жизнь насоса. Иметь адекватнее давление в стороне входа насоса может исключить кавитацию, как может ограничивая подача на выходную сторону насосов. Для того чтобы увеличить входное давление внутри к насосам, я держал их как низким к земле как возможно. Кавитация не была проблемой.

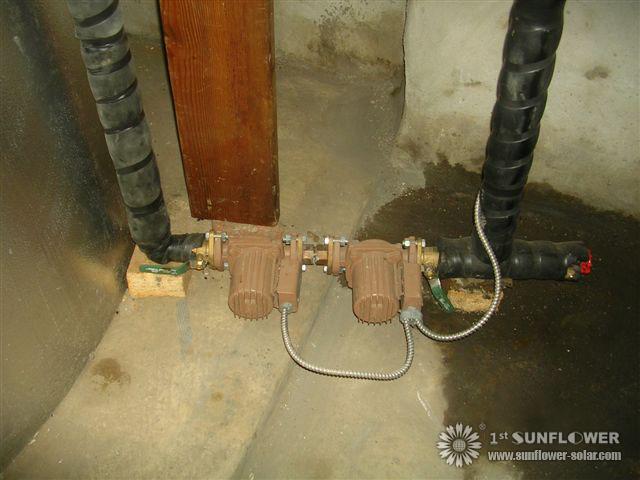

Здесь 2 латунных насоса Taco 009. Латунные насосы стоили больше чем утюг, но потому что бак провентилирован, и подверган действию к кислороду, латунь самые лучшие потому что он не ржавеет
В этом фото вы можете увидеть что шариковый клапан righthand дросселированный половинный путь получить подаче от около 10 gpm вниз где мы хотим ее - около 4.5 gpm (.5 gpm в сборник). Вода потребностей регулятора Goldline GL30 возвращенная, котор нужно быть хотя бы 4 градуса hotter чем питательная вода или он выключат насосы. Если одно вышло подача на 10 gpm, то регулятор регулярно задействовал бы насосы дальше и. Как последующее уточнение, довольно чем дросселирует подача вниз, я закрепил вверх по задержке на отметчике времени который отключает один насос после минут пары (раз установлена возвращенная подача с влиянием сифона). С открытым клапанов широкое, пропускают после этого падения от 10 gpm до 4.5 gpm, как раз где мы хотим его

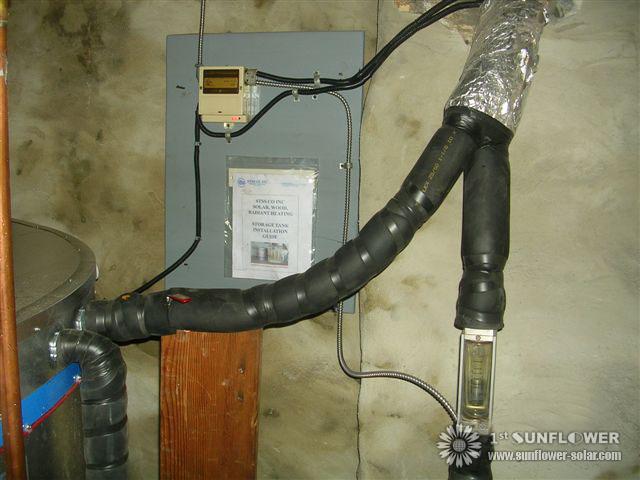

Здесь вы можете увидеть Goldline GL30 на стене - довольно просто для того чтобы связать проволокой вверх. Прямоугольный металл/стеклянная вещь на праве измеритель прокачки. Несколько создателей. Ключ получает одно расклассифицировано для более высоких temps, как 180F, с соотвествующим маштабом подачи. Я первоначально имел его быть установленным более низко, но с другой стороны двинуто ему вверх центризовал на уровне водораздела в баке. Тот путь, когда насосы отключают и вода заканчивает стечь назад, она показывает где водораздел бака, который славен.
УРОКИ ВЫУЧИЛИ:
ШКАФЫ: Шкафы могут быть главным расходом трудных и материала. Я искал zero шкафы обслуживания, то не предотвратило бы ремонты или обслуживание крыши. Поднятая конструкция шкафа я использовал достигает того но была много работой. Добавленное преимущество этой конструкции шкафа было что я мог опрокинуть плоскость шкафов для того чтобы облегчить воду стекая назад внутри к баку когда регулятор повернул насос. Шкафы установили плоско на крыше сохранили бы деньги но были бы более менее удобны для толя, и представляли бы отдельно возможности для как достигнуть что критическо стеките-назад наклон.
СБОРНИКИ:
Они были от www.sunflower-solar.com. Билл Fitch сверх там очень знающе и было очень полезно с техническими вопросами. Время скажет насколько счет газа уменьшен, но они кажется, что работают наилучшим образом. На первом целом дне деятельности, бак 822 галлонов пошел от 86F к 119F. С тех пор тот день было полным солнцем и в виду того что катушка не была valved дальше пока, она случайно обеспечила хорошее испытание. 6.855 lbs воды были подняты 33 градуса приравнивая до около 226.000 btu сеть депозированная в бак в одном дне или как раз над сборником пробки 28.000 btu/30 (игнорирующ потери пускать по трубам и бака). Слово или предосторежение - сборники пробки evac содержат миллион (кажет как оно) маленьких частей для того чтобы собрать. Позвольте работе экстра. Также бокс для стеклянных ламп довольно skimpy. Ручка тщательно и не стоит на конце - тонкая упаковка конца пены не снабжает nibs подкладкой адекватно на конце стеклянных ламп. 3 пробки из 240 были треснуты в конце, к этому времени я устанавливал - только не было большой проблемой. Билл поставило запасную пробку с каждым коллектором.
НАСОСЫ:
Если одному нужно нагнести воду 50 ' вверх по использованию обеспечивая циркуляцию насосов, то которые только имеют ' головка 33, теоретически 2 последовательно должны сделать выходку. Теория доказала правильно - совместно они делает работу. Нагнести самую холодную воду от дна бака одного смогл отрезать штуцер в дно, или теоретически оно смогл также быть нарисован вверх над водоразделом от пробки погружения. Та теория работала также.
ЗАГРУНТОВКА ТРУБЫ:
Делают не сверхразмерно трубы. Для целей цены, и потеря тепла намеревается, более больших обязательно более не лучшая. На этой системе размера, если головка была более низка, и только одном насосе использовал, то или если один шел выйти оба насоса дальше, то, 3/4 " труб была бы адекватни (вместо 1 " я использовал). Используя самую малую трубу которая сделает работу, поможет держать вниз цены трубы и изоляции трубы также, как потеря тепла зоны обработанной резанием поверхности немногая.
МЕДНАЯ ТРУБА против PEX.:
Общяя премудрость вы должна использовать медь для линий назад и вперед от сборников для того чтобы отрегулировать высокие temps торможения. Я чувствовал на системе стока назад, где во время торможения, там никакая жидкость в сборниках, Pex/al/pex (наградном pex с алюминиевым слоем внутрь) должен работать для полностью бега за исключением последних ног пар к сборнику, где вы могли выбрать вверх больше из той жары торможения. Она поворачивает вне Pex/al/pex очень импрессивная труба. Кажется, что будет алюминий врезанный в pex около 1/32 " толщиной и труба расклассифицирована для 80 psi на 200F. До тех пор она работает отлично, и я имею доверие он будет продолжаться сделать так. Примечание: pex/al/pex имеет немножко более большой диаметр чем регулярн pex и использует свои собственные специальные штуцеры обжатия. Вам не нужно купить щипцы pex для того чтобы использовать его - как раз правые штуцеры обжатия. (Я выучил что трудный путь).
ИЗОЛЯЦИЯ ТРУБЫ:
1 " armaflex (экстренно толщиной - экстренныйый выпуск приказанный от поставкы HVAC) работало наилучшим образом. Толь корки и уплотнения работал наилучшим образом для того чтобы обернуть его и защитить его от элементов. Для того чтобы форсировать изоляцию бака, (специально желательную на более слишком большой баках) одно могло выбрать вверх 2) " листы пены 4x8x 2 и положить их вниз сперва под бак перед установкой, для того чтобы удвоить нижнюю изоляцию. Одно может всегда обернуть стороны и верхнюю часть более поздно с экстренной изоляцией если хотели.
РАЗМЕР БАКА:
Я верю в этом типе системе где бак просто non-pressurized, относительно детале низкой стоимости, состоя из малого процента общей стоимости системы (более менее чем 15%) одного могу позволять поскакать для более большого бака который содержит больше галлонов в персону чем нормально порекомендовано. Я использовал 822 галлона с 51 галлоном в квартиру, (типично одна персона в каждой из этих квартир). Хотя это больше хранения чем 20 до 30 галлонов в часто ую персону, оно все еще не обеспечило как много «действие инерционных масс» по мере того как я понадеялся. От выборочных проверок, temps бака в ноябрь отскочили от средних 70's к верхнему 120's. Если я был делать его снова, и если бак приспосабливать, то я увеличил бы размер бака для того чтобы обеспечить 80 галлонов или больше в блок которому я верю более лучше поглотили бы жару от солнечных произношений по буквам, носят ее в пасмурные произношения по буквам, улучшая общую характеристику.
ДЕТАЛИ БАКА:
Приказывая бак STSS, определять сколько втулки одно входа бака хочет установлено. В этот случай было 4 итога, 1 для питания сборника, 1 для возвращения сборника, 1 для питания давления улицы к катушке, и одного для выхода от катушки к подогревателю газа. Если вы не будете определять в противном случае, все 4 будут установлены все в рядке размеченном о 6» врозь. Для оптимальных бегов тубопровода, мне было нужно одно на противоположной стороне бака, поэтому я извлекал одно, двинутый ему, и залатанный отверстию (всему выше водораздел). Если я был делать его снова, то было бы более лучше запланировать вне и определить положения входа трубы бака, или хотя бы прикажите экстренный штуцер или 2 втулки в случае если изменение поля пожелано.
