Пять основных типов солнечных водонагревательных систем продают сегодня эти пять перегонки десятки видов продаются за последние 25 лет, а именно:
• Пакетное
• Термосифонная
• Открытие цикла прямой
• давлением гликоля
• Закрытый цикл водосточные
Проверенная победителей простой, надежной и долговечной. Некоторые системы "открытого контура" (внутренние воды сам непосредственно нагревается), а некоторые "замкнутого контура" (теплоносителя нагревается коллектора и тепла передаются в горячей воде с помощью теплообменника). Некоторые системы "активной", используя движущиеся части, такие как насосы и клапаны, и другие являются «пассивными», без использования механических или движущихся частей.
Есть много соображений в выборе лучшей системы для дома, но и клиент, и ситуация будет диктовать правильную систему.
Например, для одного до двух человек в умеренном климате, где жесткий замерзает редко встречаются, вы можете идти с партией нагреватель, особенно, если горячая вода будет использоваться еще в конце дня, а не первым делом утра. В семье с тремя и более человек, где эстетика и вес не является проблемой, термосифонной система может отвечать всем требованиям, особенно, если нет места для дополнительного бака рядом с существующим водонагреватель.
Водосточные системы, любимый здесь на Северо-Западе, требует постоянного перепада солнечные коллекторы и солнечные резервуар. Если непрерывное падение невозможно, всегда есть под давлением системы гликоль, где трубопровод может пойти вверх, вниз, в течение, и вокруг, не заботясь. Обычно более одного варианта может работать в любой ситуации.

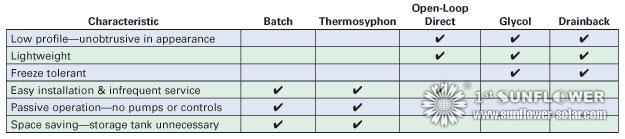

Число людей, в семье будет диктовать, как большая система должна быть, и какие системы еще возможно. Скидки и программы стимулирования могут получить только определенные системы в данной области. Некоторые системы могут быть сравнительно легко установить на сделай -умельцы, а другие наиболее миряне не должны пытаться. см. сравнительную диаграмму, показывающую особенности различных типов систем. Сделайте свой выбор и наслаждайтесь использованием солнечной энергии, чтобы нагреть воду!

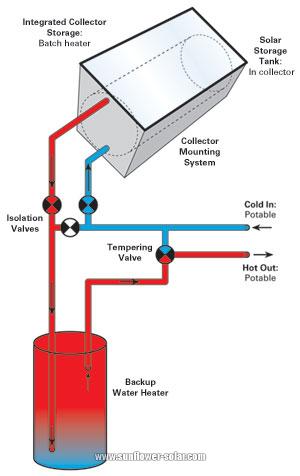

Солнечные нагреватели пакетной
За сто лет, просто солнечные нагреватели партии были использованы в
Группа ред государств. Срок ICS (интегрированный коллектор хранения) говорит нам, что коллектор и накопительный бак объединены в один блок. Бак с водой, закрытая в изолированной коробки, покрытой стеклом, помещают на солнце на юг. Холодной воды направляется в нижнюю часть бака, горячая вода снимается верхний Когда There'sa вызов для горячей воды, давления воды из дома движется горячая вода из верхней части солнечного водонагревателя партии, как холодная вода помещается в нижней части. .
Поскольку питьевая вода нагревается непосредственно, это разомкнутой системы. А так как нет насоса используется для перемещения воды из коллектора для конечного использования, она пассивная. Партии обогревателя является популярным выбором для дома в умеренном климате, где замораживание не большая проблема. серийно производимых обогревателей партии являются относительно низкая стоимость. сырой нагреватели партия может быть даже домашние. Если партия нагреватели установлены на крыше, вес должен быть принят во внимание. Коммерческие нагреватели партия может весить 200 фунтов (90 кг) сухой, и при заполнении на 40 галлонов (150 л) воды, более 320 фунтов (145 кг) добавляется.
Благодаря своей относительно невысокой стоимости и простоте, для людей, живущих в умеренном климате с хорошими солнце доступны, партия обогреватель, пожалуй, лучшее значение для обогрева бытовых.
На следующем рисунке включает в себя основные компоненты любой солнечной системе нагреватель партии. Смотрите нашей Солнечной горячей воды Компоненты системы раздел введения в функцию (функции) каждого компонента.

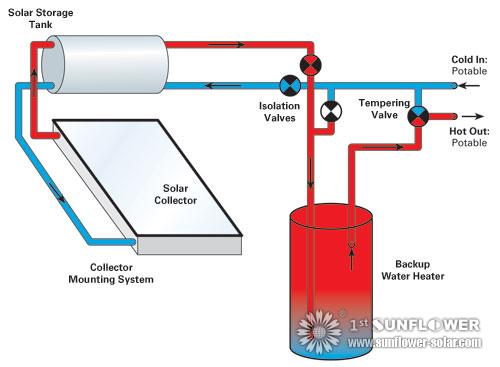

Термосифонная системы
Другой относительно простой, пассивной системой, и наиболее популярных солнечных водонагревателей во всем мире термосифонной. Распространены в Японии, Австралии, Индии и Израиля, они легко узнаваемы, потому что бак должен быть расположен прямо над коллектором.
Термосифонная системы работают по принципу тепло растут. В разомкнутой системе (незамерзающий климате только), питьевая вода поступает в нижний коллектор и поднимается в бак, как это греет. В холодном климате, антифриз, таких как пропиленгликоль, используется в закрытых солнечного цикла, и стоп-толерантный трубопроводов, например, из сшитого полиэтилена (PEX), используется для питьевых водоводов на чердаке и на крыше.
Некоторые международные производители делают термосифонной систем. Преимущество этой системы в партии обогревателя является то, что солнечное тепло хранится в хорошо изолированный резервуар, так что горячая вода может быть использована в любое время, без штрафа ночных потерь.

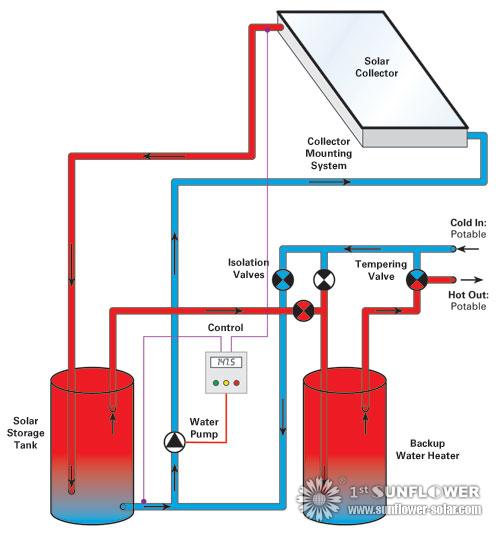

Разомкнутой системы прямого
Используется в тропических условиях, где никогда не происходит замерзание, это самый простой из активных систем. Стандартный, 52 галлонов (200 л) электрического танка может быть использована, совместно с 40 квадратных футов (3,7 м2) солнечных тепловых коллекторов. Обычно электрический элемент не подключен, так что этот танк превращается в резервуар только для подогретой воды кормления существующих водонагревателей резервного копирования.
Воздухоотводчик, автоматический или ручной, устанавливается на высокой точке солнечного теплового коллектора на начальном этапе очистки воздуха. Насос, небольшой насос циркуляционный использованием всего 10 Вт, может работать непосредственно в 10-ваттный модуль PV, или термостатом AC насос может быть использован. оснастки выключатель датчик может быть установлен для ограничения температуры солнечного бака достигает. стандартные оснастки переключатель датчиков доступны для 160 ° F или 180 ° F (71 или 82 ° C).

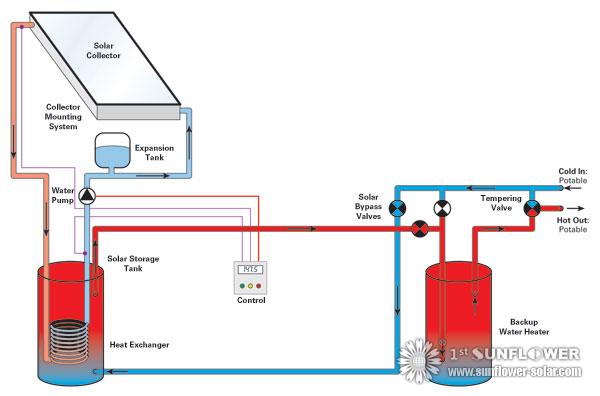

Системы под давлением гликоля
В этой активной, замкнутой системы, входящие питьевая вода направляется в резервуар для хранения солнечной, но не в коллекторах. Воду и антифриз циркулирует смесь из коллекторов через катушку трубы в солнечной резервуар, а затем перекачивается обратно через коллекторы. (В большинстве климате, 50/50, пропиленгликоль и смесь воды будет держать коллекционеров от замерзания.) питьевая вода нагревается посредством теплопередачи через контакт с трубой.
Эти системы требуют расширительного бака и несколько других вспомогательных компонентов для заполнения, вентиляции и поддержания системы. Определенное преимущество антифриз системы является то, что коллекторы могут быть установлены в любом месте. Эти системы являются почти единственным выбором в очень холодном климате.

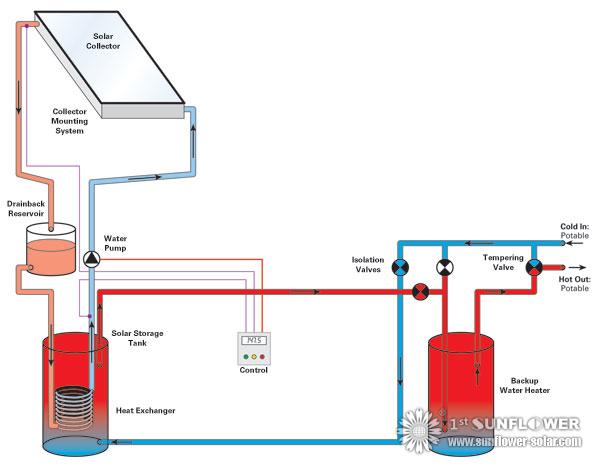

Замкнутым циклом водосточные системы
Замкнутой водосточные системы требует, пожалуй, наименее процедуру обслуживания любой активной системы. Теплоносителя в дистиллированную воду, которая редко должна быть изменена. Когда система находится в состоянии покоя (а не накачка), солнечные коллекторы пуст идистиллированной воды хранятся в 10 галлонов (38 л) резервуара, как правило, расположены прямо над солнечной резервуар. Высшее емкостей водохранилища, как правило, требуется в больших системах.
Когда насос включается, дистиллированная вода циркулирует из резервуара обратно через коллектор и теплообменник, минуя тепла в питьевой воде в солнечном резервуаре. Когда насос отключается, опять же, дистиллированная вода стекает в резервуар. коллектор должен быть всегда выше, чем в резервуаре, и там должно быть достаточно непрерывный уклон в трубопроводе для обеспечения от замерзания.
Водосточные системы являются эффективными и надежными. Они отлично работают, даже в самые жаркие и самые холодные дни года, и может работать двадцать лет без необходимости обслуживания. Единственным недостатком является то, что большие насосы, как правило, будут использоваться, особенно если вы насосных воды два этажа и более, так как водосточные насоса поднять дистиллированную воду на высоту солнечных коллекторов.
Один из способов обойти высоту проблема разместить резервуар на чердаке, уменьшение высоты насоса поднять. Однако, если он находится в месте, где трубы собирается и из резервуара может замерзнуть, гликоль должны быть добавлены . Это также делается, когда длинные, горизонтальные трассы трубы не позволяют водосточные происходить
