Solarheizsysteme
  • SFBS100~SFBS500 Series
Dieses System besteht Sonnenkollektor, Wasserbehälter und Arbeitsplatz. Es ist eine Endlosschleife Sonnensystem. Dieses System ist für Bereiche mit fraglicher Wasserqualität und allen Klimazuständen verwendbar.
Bedienungsanleitung
Download Center

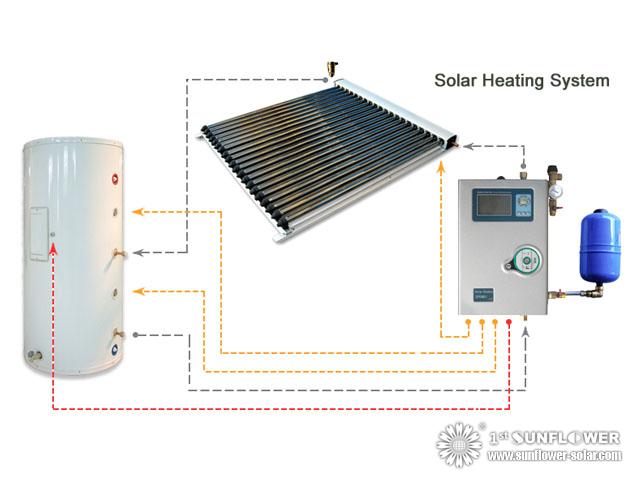

Beschreibungen des Spalte-Sonnensystems

Reihe SFBS100~SFBS500

Dieses System besteht Sonnenkollektor, Wasserbehälter und Arbeitsplatz. Es ist eine Endlosschleife Sonnensystem. Dieses System ist für Bereiche mit fraglicher Wasserqualität und allen Klimazuständen verwendbar. Es hat bevorzugte Wahl für extrem kalte Bereiche

1. Es kann Druck des Leitungswaßers, wenn es, funktioniert, Funktionsdruck 0.6MP. widerstehen
2. Vollständig automatischer Betrieb, das vollständige System gesteuert durch den Arbeitsplatz
3. Kollektor getrennt mit dem Sammelbehälter. Der Behälter kann überall vom Haus, Mähdrescher tadellos gesetzt werden mit dem Gebäude
4. Es gibt ein oder zwei kupfernen Spulenaustauscher im Behälter
5. Erhitzen Sie das Spitzenwasser sofort, dort ist keine Notwendigkeit zu warten
6. Trinkwasserqualität, zum von Lebenqualität zu fördern
7. Unterstützung mit elektrischer Heizung, damit in den Tagen ohne Sonnenschein Heißwasser auch benutzt werden kann
8. Kapazität: 100L, 150L, 200L, 250L, 300L, 400L, 500L.

Aktives System der Endlosschleife

Endlosschleifen-sind Solarheizsysteme für die einzelnen und mehrfachen Solarheizungs-Anwendungssysteme, e.g.domestic Solarwasserheizung, Solarheiße Wanne der wasserheizung, Solarswimmingpoolheizung oder SolarraumHeizsysteme verwendbar. Die Endlosschleifen-Sonnensysteme sind für Bereiche mit fraglicher Wasserqualität und allen Klimazuständen verwendbar. Die Endlosschleifen-Solarheizsysteme sind die bevorzugte Wahl für extrem kalte Bereiche


Hitze-tauschen Solar heizsystem
1) einmal System aus


2) Hitze-tauschen Sie zweimal System aus (einzelne kupferne Spule)



3) Hitze-tauschen zweimal System aus (doppelte kupferne Spule)

Unter Druck gesetzter Behälter wird für den Anschluss der SFB unter Druck gesetzten Sonnenkollektoren benutzt. Unser Behälter schließt elektrischen Tauchsieder für Unterstützung, Magnesium strick, P/T Ventil, Einrichtung Sicherheitsventil mit ein


1.Specification jedes Teils:

Einzelteil Produkte 100L 150L 200L 250L 300L 400L 500L
1 Sonnenkollektor 15 PCS-Schläuche 20 PCS-Schläuche 30 PCS-Schläuche 35 PCS-Schläuche 40 PCS-Schläuche 50 PCS-Schläuche 60 PCS-Schläuche
2 Unter Druck gesetzter Behälter SFO100C SFO150C SFO200C SFO250C SFO300C SFO400C SFO500C
3 Integrierter Arbeitsplatz   SR961 SR961 SR961 SR961 SR961 SR961 SR961
4 Expension Behälter SFOP005 SFOP005 SFOP005 SFOP008 SFOP008 SFOP008 SFOP012
5 Rohrfittings 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG
Anmerkung: Das System ist auf der Grundlage von die 3.6W/M entworfen2/H Sonnenbestrahlung. Es ist ein verage Wert. Wenn die Sonnenbestrahlung in Ihrem Bereich viel höher oder niedrig ist, können wir entwarfen das für Sie alleine.

1) Sonnenkollektor:
Hitzerohre: 58mm*1800mm*10, Kollektor-Kasten: Aluminiumlegierung, kupferner Kollektor: 22mm, Stärke 1mm, Hitze-Bewahrung-Schicht: Felsen-Wollen, Rahmen: Aluminiumlegierung

2) unter Druck gesetzter Behälter:
Mit einzelnem Spulenkupferrohr (Φ16mm, Stärke 1mm), unteres Wärmeaustauschquadrat: 0.6/0.7/0.8m ², innerer Behälter: BTC340R 1.8/2.0/2.5mm, äußerer Behälter: galvanisiertes Blatt 0.5mm, Polyurethanschaumschicht: 4cm/5cm, Eingang/Anschluss: NPT3/4“, Tauchsieder: 1.5KW-2.5KW

3) integrierter Arbeitsplatz:
Umwälzpumpe: WILO RS15/7, Energie: 130With120With60W, höchster Kopf: 7/6/4 m, Max.Capacity: 50/40/25 l/min, Schalter-Ventil-, Sicherheitsventil, ein Richtung Ventil-, Strömungsmesser, Druckmeßinstrument, Abflussventil, Behälter

usw.-4) Expension:
Marke „ZILMET“ aus Italien, Kapazität: 5Liter oder mehr, wahlweise freigestellter, maximaler Druck: 10 Stab, Anschluss: 3/4“
Rohrfittings G-5):
schließen Sie Luft-Musterhahn, Halteleiste, Filterhahn, Verbindungsstück zwischen zwei Kollektoren mit ein


SFB ReiheSonnenkollektor- Paket und Größe:

Modell

Größe (Millimeter)

a

b

c

d

SFB104715

870

750

1000

1174

SFB204715

1570

1450

1000

1174

SFB304715

2270

2150

1000

1174

SFB105818

960

840

1200

1398

SFB205818

1760

1640

1200

1398

SFB225818

1920

1800

1200

1398

SFB305818

2560

2440

1200

1398

Paket:  Vielfältiger Solarkasten und Befestigungen, stehende Solarfelder, Solarschläuche werden separat in einem Karton verpackt. Kartone können in Behälter direkt geladen werden.

Optional Accessories for SFB series Solar Collector:





Einzelteil Abbildung Name Beschreiben Sie
1 Solar Work Station Integrierter Arbeitsplatz
Umwälzpumpe: (WILO) 220V50HZ, RS15/6
Maximaler Fluss: 2.5 (t/h)   Maximaler Aufzug: 5.5m
Verwendbare Energie von elektrischem
Heizung: 1pc, <1500W
EINGANG: Sensor drei
Umgebende Temperatur: -10~50°C
Wasserbeweisgrad: IP43
2 Expansion Vessel Expansions-Behälter
Marke „ZILMET“ aus Italien
Kapazität: 5~24 Liter, wahlweise freigestellt
Maximaler Druck: Stab 10
Anschluss: 3/4“ G
3 Pressure Tank Druckbehälter
Mit einzelnem Spulenkupferrohr
(Φ16mm, Stärke 1mm)
Unteres Wärmeaustauschquadrat: 0.6/0.7/0.8m ²
Innerer Behälter: Emaille 1.8/2.0/2.5mm
Äußerer Behälter: galvanisiertes Blatt 0.5mm
Polyurethanschaumschicht: 4cm/5cm
Eingang/Anschluss: NPT3/4“
Tauchsieder: 1.5

Mit doppelten Spulenkupferrohren
(Φ16mm, Stärke 1mm)
Spitzenwärmeaustauschquadrat: 0.4/0.5m ²
4
 Mounting Strip Halteleiste  Zu die Sonnenkollektoren auf schräges Fliesedach anbringen (wenn für Installation des flachen Dachs, wählen Sie bitte stehende Rahmen unten unten)
5 Air Bleeder Luft-Musterhahn  Geben Sie über Druck frei (aus Italien)
6 Connector between two collectors Verbindungsstück zwischen zwei Kollektoren Material: SUS304 für corrugatedpipe, kupferne Verbindungsstücke
7 Three way connector Dreiwegeverbindungsstück Material: Messing
8 Copper Connector Copper Connector Material: brass
9 Filter Tap Kupfernes Verbindungsstück Material: Messing

Hinweis: Spannungsbereich 110 V ~ 240 V, Frequenz 50Hz oder 60Hz, stecken Sie können für den Spezifikationen Ihres Landes ausgewählt werden.
