¿Cuál es un tubo evacuado?



Los tubos evacuados absorben energía solar y la convierten en el calor para el uso en la calefacción por agua.  Hay varios tipos de tubos evacuados usados en colectores termales solares. Los colectores solares del girasol utilizan el “tubo más común del gemelo-vidrio”. Este tipo de tubo se elige para su confiabilidad, funcionamiento y rentabilidad

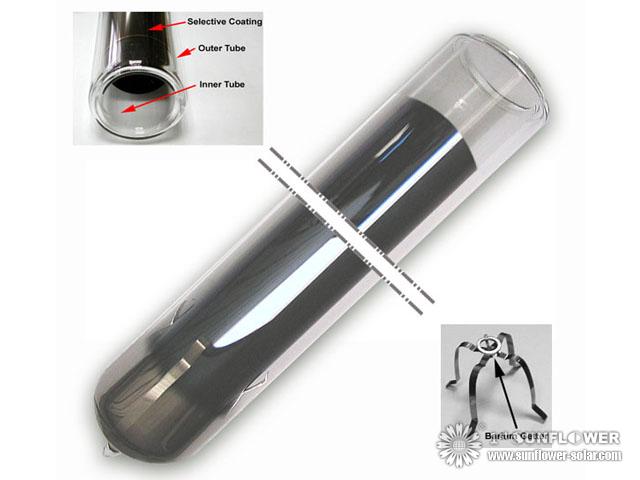

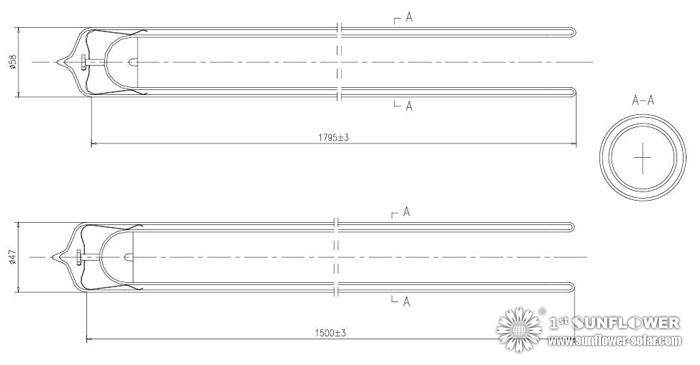

Cada tubo evacuado consiste en dos tubos de cristal hechos del vidrio de borosilicate extremadamente fuerte. El tubo externo es transparente y permite que la luz del sol pase a través con la reflexión mínima. El tubo interno está cubierto con una capa de aluminio del nitruro (Al-N/Al).  Esta superficie selectiva es excelente en la radiación solar absorbente con pérdidas de reflexión mínimas.  Durante el proceso de fabricación, el aire contenido en el espacio entre las dos capas de vidrio se bombea hacia fuera, mientras que la tapa de los tubos se expone a las temperaturas altas.  Esto funde los dos tubos juntos en un solo tubo evacuado.  Esta “evacuación” de los gases forma un vacío, que es el factor más importante de alcanzar del alto rendimiento de los tubos evacuados



¿Por qué un vacío? Pues usted sabría si usted ha utilizado un frasco alineado de cristal del thermos, un vacío es un aislador excelente. ¡El vacío elimina una conexión física entre las dos capas de cristal del tubo que significa que no hay nada transferir energía termal así que el calor no puede escaparse! ¡Esto es importante porque una vez que el tubo evacuado absorbe la radiación del sol y la convierte al calor, no queremos perderlo!!  Las ayudas del vacío para alcanzar esto. Las características del aislamiento son tan buenas que mientras que el interior del tubo puede ser 150oC/304oSigue habiendo F, el tubo externo dentro de algunos grados temperatura del aire ambiente. Esto significa que los calentadores de agua evacuados del tubo pueden realizar bien incluso en tiempo frío, cuando los colectores de placa plana se realizan mal en estas condiciones debido a la pérdida de calor



Para mantener el vacío entre las dos capas de cristal, un comprador del bario se utiliza (iguales que en tubos de televisión). Durante la fabricación del tubo evacuado este comprador se expone a las temperaturas altas que hacen la parte inferior del tubo evacuado estar cubierto con una capa de bario puro. Llamó un “comprador”, esta capa del bario absorbe activamente cualquier CO, CO2, N2, O2, H2O y H2 hacia fuera-se provee de gas del tubo evacuado durante él el curso de la vida y aumenta la longevidad del vacío.  Esta capa del bario también proporciona una indicación visual clara del estado del vacío; la capa plata-coloreada del bario da vuelta blanco si el vacío se pierde que la hace fácil identificar



Los tubos evacuados individuales se insertan en un múltiple de 10, 20 o 30 tubos para formar un colector completo.  Cuando está orientado hacia el sur verdadero, un efecto de seguimiento pasivo se alcanza en el colector debido a la superficie redonda de la absorción, significar el colector está absorbiendo la energía radiante del sol a través del día y no en el momento en que el sol es directamente de arriba.  En una orientación Este-Oeste, se alcanza un efecto similar mientras que el sol se levanta y cae a través del cielo sobre el curso del año



La eficacia de un calentador de agua evacuado se relaciona fuertemente con la intensidad de la radiación solar (conocida como “insolación”) en su localización.  Para aprender más sobre la insolación y los valores medios chascan aquí click here.
