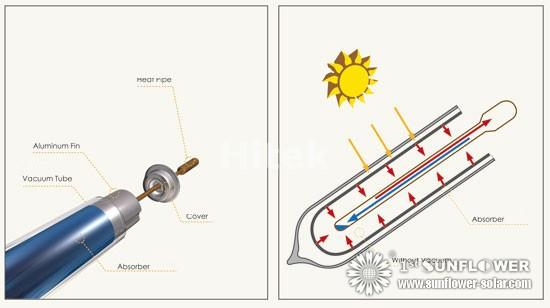

La pipa de calor es hueco con el interior evacuado, mucho el igual del espacio que el tubo solar. En este caso el aislamiento no es la meta, pero alterar algo el estado del líquido adentro. Dentro de la pipa de calor es una pequeña cantidad de agua purificada y de algunos añadidos especiales. En las ebulliciones del agua del nivel del mar en 100oC (212oF), pero si usted sube a la tapa de una montaña la temperatura de ebullición será menos ese 100oC (212oF). Esto es debido a la diferencia en la presión de aire

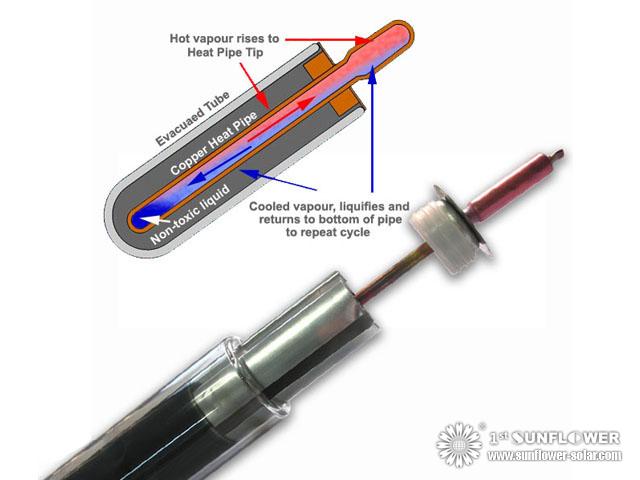

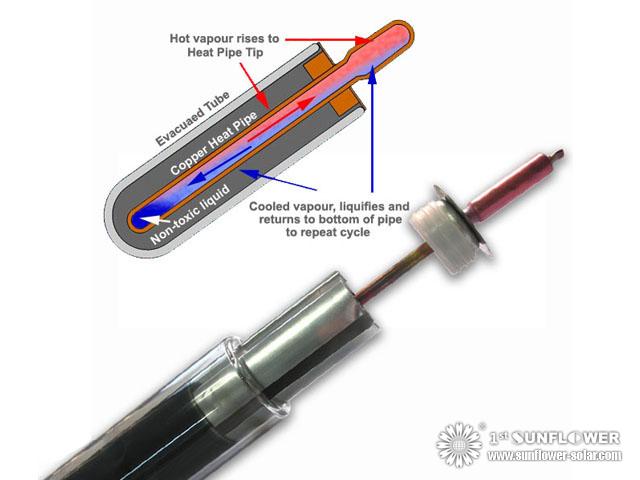

De acuerdo con este principio de agua que hierve en una temperatura más baja con la presión de aire disminuida, evacuando la pipa de calor, podemos alcanzar el mismo resultado. Las pipas de calor usadas en colectores solares del AP tienen un punto de ebullición solamente de 30oC (86oF). Tan cuando la pipa de calor es heated sobre 30oC (86oF) el agua se vaporiza. Este vapor se levanta rápidamente a la tapa del calor de transferencia de la pipa de calor. Mientras que el calor se pierde en el condensador (tapa), el vapor condensa para formar un líquido (agua) y vueltas a la parte inferior de la pipa de calor para repetir de nuevo el proceso



En la temperatura ambiente el agua forma una pequeña bola, como el mercurio hace cuando está vertida en una superficie plana en la temperatura ambiente. Cuando se sacude la pipa de calor, la bola del agua puede ser confusión oída adentro. Aunque sea apenas agua, suena como un pedazo de metal que confunde adentro



Esta explicación hace que el calor las pipas suena muy simple. ¡Una pipa de cobre hueco con un poco de agua adentro, y el aire aspirado hacia fuera! Correctos, pero para alcanzar este resultado más de 20 procedimientos de fabricación se requieren y con control de calidad terminante.

La calidad y la limpieza materiales es extremadamente importantes para la creación de una pipa de calor de la buena calidad. Si hay algunas impurezas dentro de la pipa de calor efectuará el funcionamiento. La pureza del cobre sí mismo debe también ser muy alta, conteniendo solamente cantidades de rastro de oxígeno y de otros elementos. Si el cobre contiene demasiado oxígeno u otros elementos, lixiviarán hacia fuera en el vacío que forma un bolsillo de aire en la tapa de la pipa de calor. Esto tiene el efecto de mover el punto más caliente de la pipa de calor (del extremo del condensador del calor) hacia abajo lejos del condensador. Esto es obviamente perjudicial al funcionamiento, por lo tanto a la necesidad de utilizar solamente el cobre de la pureza muy elevada

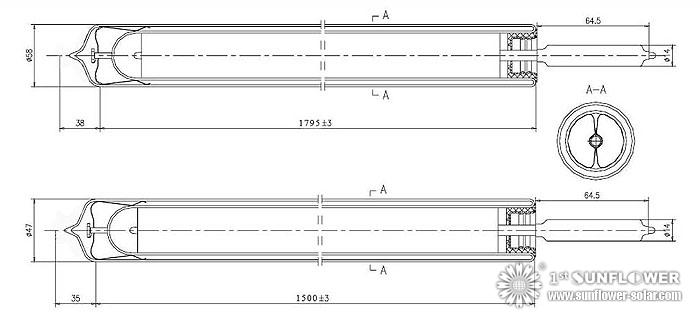

Las pipas de calor utilizan a menudo un sistema del fieltro o del tubo capilar para ayudar al flujo del líquido, pero para las pipas de calor usadas en colectores solares del girasol no se requiere ningún tal sistema como la superficie interior del cobre es extremadamente lisa, permitiendo el flujo eficiente del líquido de nuevo a la parte inferior. También las pipas de calor solar del girasol no están instaladas horizontalmente. Las pipas de calor se pueden diseñar para transferir calor horizontalmente, pero el coste es mucho más alto. La pipa de calor usada en colectores solares del girasol abarca dos componentes de cobre, el eje y el condensador. Antes de la evacuación, el condensador se suelda al eje. Observe que el condensador tiene un diámetro mucho más grande que el eje, éste es proporcionar una superficie grande sobre la cual el traspaso térmico al jefe pueda ocurrir. El cobre usado es cobre libre de oxígeno, así asegurando la vida y el funcionamiento excelente. Cada pipa de calor se prueba para el funcionamiento del traspaso térmico y se expone a las temperaturas 250oC (482oF) antes de ser aprobada para el uso. Por esta razón las pipas de calor de cobre son relativamente suaves. Las pipas de calor que son muy tiesas no se han expuesto a tal prueba rigurosa de la calidad, y pueden formar un bolsillo de aire en la tapa en un cierto plazo, así grandemente reduciendo funcionamiento del traspaso térmico.
