Mon plan pour la domination du monde par le chauffe-eau solaire

J'ai été intéressé au chauffage solaire et à l'énergie solaire depuis que j'étais un petit garçon. Mais je ne suis pas devenu sérieux à son sujet jusqu'à construire une serre chaude solaire sur ma dernière maison. Basé sur cette expérience j'ai décidé que mon prochain projet serait un projet pur de chauffage solaire

J'ai commencé le projet par commander 3 chauffe-eau solaires de tube électronique à partir du tournesol solaire en Chine. C'était amusement car j'ai fait tout l'importation. Il était également peu un risqué car j'ai dû payer d'avance $1100 en Chine par transfert de fil sans savoir vraiment si j'allais obtenir n'importe quoi pour lui. Mais la caisse a apparu à l'entrepôt sous douane à Milwaukee environ 6 semaines plus tard juste de fin. J'ai payé mes honoraires de douane et les ai chargés sur notre camion pick-up minuscule !

Si j'avais acheté un type semblable de système d'un fournisseur solaire des USA, il aurait coûté environ $3000. Ce que je veux vraiment faire est d'acheter la valeur d'un récipient entier des collecteurs. L'usine m'a promis un prix bien meilleur si j'achète dans la quantité !

Les capteurs solaires évacués de tube sont de bête étrange. Attention de salaire : vous avez un long tube qui a l'air pompé dehors, avec un amortisseur plat de la chaleur d'aluminium ou d'en cuivre à l'intérieur. À l'intérieur de la chaleur l'amortisseur est un milieu de transfert de chaleur phase-change, habituellement alcool ou fréon. Le milieu de transfert de chaleur bouillira quand il est exposé au soleil, le gaz montera à l'échangeur de chaleur de cuivre au dessus (au delà de la partie évacuée du tube), où il condensera et l'abandonner est la chaleur. L'extrémité de cuivre est poussée à l'intérieur de l'chaleur-transfèrent la tubulure avec de l'eau fonctionnant par elle, de ce fait chauffant l'eau

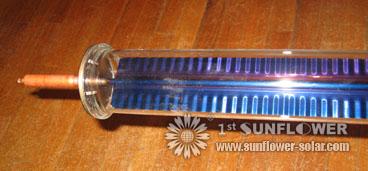

Voici l'extrémité d'affaires d'un collecteur solaire évacué de tube. Les tubes sont le ″ environ 3 de diamètre et de 5 pieds de long.  Bien qu'ils soient chers une fois comparés aux collecteurs de plat plat, l'isolation extrême du vide leur permette de rassembler l'énergie solaire très efficacement, même des jours brumeux ou nuageux.  Un jour en novembre les collecteurs consomment l'isolation de mousse sur les pipes de cuivre fonctionnant dans la tubulure, et j'ai vu des températures de l'eau aussi hautes que 190 degrés étant pompés vers le bas dans le sous-sol.  Wouah !

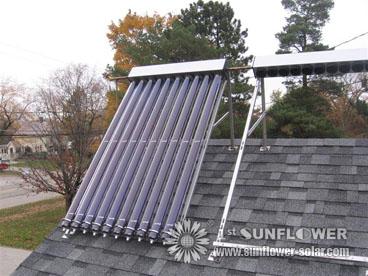

Voici que vous pouvez voir une tubulure avec les tubes installés, alors que la tubulure à côté de elle n'a pas les tubes installés.  L'installation de toit était facile, j'assemebled juste les tubulures avec des armatures au sol et les ai alors vissées sur le toit.  J'ai fait tout la tuyauterie, et puis, quand tout était prêt, j'ai apporté les tubes fragiles vers le haut sur le toit et les ai installés.  Tout était léger et facile à travailler avec.  (CORRECT la traduction chinoise était peu une précaire dans les endroits.  Mais l'usine était très facilement accessible par l'email et a envoyé toutes sortes d'images pour démontrer.)  La part importante doit sceller vers le haut du toit aussi bien que possible et obtenir la tuyauterie faite convenablement.  J'ai employé le cuivre de 1/2 tout autour.  Les tubulures chinoises ont eu les sorties de 22mm, qui s'assortissent vers le haut parfaitement au cuivre de ″ des USA 3/4.  La soudure sur le toit était peu une frustrante, même le jour le plus calme là était assez de vent pour souffler la torche.  Mais je l'ai finalement obtenue faite et elle ne coule pas du tout

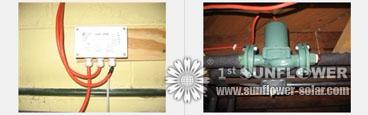

AINSI….le contoller à la gauche surveille la température dans les capteurs solaires et dans le réservoir de stockage solaire dans le sous-sol.  Quand la température sur le toit dépasse la température dans le réservoir de stockage de sous-sol, la pompe intégrée décrite à la droite est activée et le fluide solaire chaud est distribué dans le système, chauffant l'eau dans le sous-sol.

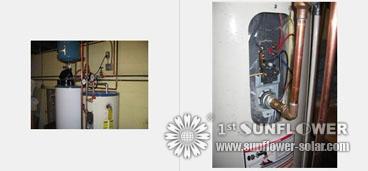

Voici la vue dans le sous-sol.  Le réservoir de stockage solaire est notre vieux chauffe-eau éclectique de 50 gallons.  L'eau froide qui va être chauffée pour l'usage domestique entre dans ce réservoir d'abord, où elle est chauffée par le fluide solaire du toit.  Arrosez les sorties le réservoir de stockage solaire et entrez dans le chauffe-eau domestique régulier.  Si c'a été un jour nuageux, ce réchauffeur servira de support et fera tout le chauffage d'eau exigé.  S'il a été ensoleillé, l'eau sera chauffée par seul à énergie solaire

À la droite vous pouvez voir un peu de l'échangeur de chaleur fait maison que j'ai fait pour le réservoir de stockage solaire.  J'ai enlevé les éléments de chauffe supérieurs et inférieurs du réservoir et insérés autant tuyauterie d'en cuivre de ″ de 1/2 que je pourrais.  Je pouvais utiliser les garnitures de cuivre de compression pour faire un joint étanche.  Le fluide solaire (un mélange d'antigel sûr de nourriture de glycol-un de l'eau et de propylène) est pompé par cet enroulement de la tuyauterie de cuivre à l'intérieur du réservoir et des transferts que c'est la chaleur à l'eau.  C'est une solution provisoire, j'obtiendrai par la suite un plus grand réservoir de stockage et commuterai probablement à un échangeur de chaleur duel-pompé de plaque plate

C'a été seulement quelques jours puisque le système a été entièrement - fonctionnels, avec le soleil très petit.  Ainsi je n'ai pas beaucoup de données d'exécution à partager.  Le chauffage d'eau solaire dans notre climat peut fournir jusqu'à 75% des besoins de chauffage d'eau sur une base annuelle.  Mais la majeure partie de ce chauffage est au printemps, été, et automne.  Le soleil est simplement si bas dans le ciel et dehors pour trop court d'un temps en hiver pour être beaucoup d'utilisation à notre latitude

Données du 27 novembre (le soleil clair, 30+ vent de M/H, 20 ′ élevé s Farenheit) :

 J'ai couru 1:00 de lave-vaisselle vers, je pense qui explique la baisse de la température.  Il y a de l'ombrage d'un arbre de pin après le 1:00 P.M. en ce moment, qui peut également expliquer pourquoi la température n'a pas récupéré.  Chauffant 50 gallons de l'eau 50 degrés de Farenheit (il a effectué au moins ce beaucoup de travail) représente 20.000 Btu du chauffage, si mes maths sont correctes.  (1 Btu = 1 livre de l'eau a soulevé 1 degré Farenheit).  Je pense que plus d'isolation de pipe est dans l'ordre-Je a fait frire réellement une partie de l'isolation de mousse sur le toit quand la pompe ne fonctionnait pas un jour.  Je n'ai aucune idée comment mon échangeur de chaleur fait maison compare à d'autres, mais je pense qu'elle part beaucoup pour être désirée.  Un réservoir de stockage solaire fait à l'usine avec l'échangeur de chaleur interne a environ 120 pieds de la pipe de cuivre dans lui pour la chaleur échangeant, tandis que mon réservoir a seulement 20 pieds de la pipe de cuivre dans lui

Je veux vraiment installer un échangeur de chaleur externe de plat-plat après.  Ceci exigerait d'une pompe de prendre l'eau hors du réservoir, par l'échangeur de chaleur, et de nouveau au réservoir.  Mais ces échangeurs de chaleur serait très efficaces

De façon générale, je pense que ce système est proche de ce que je veux.  Tout le conseil que j'ai lu indique que vous ne voulez pas à surdimensionné le système.  S'il est trop grand, le chauffage d'été est-il problème-ce qui vous font avec toute la chaleur supplémentaire ?  Vous êtes censé le classer pour faire 100% de vos besoins de chauffage en été.  Il semble comme ce système aurait lieu environ juste pendant un jour d'été, qui a plusieurs fois plus d'énergie disponible qu'un jour d'hiver.
