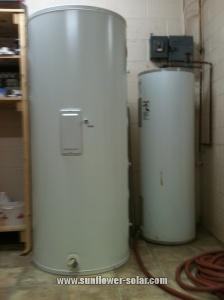

Réservoir solaire de réchauffeur d'eau chaude de tournesol à côté d'un réservoir d'eau chaude électrique de 55 gallons



En haut, est une image pour te montrer la différence dans la taille entre le réservoir d'eau chaude solaire de 132 gallons (sur la gauche) et la norme réservoir d'eau chaude électrique de 55 gallons (sur la droite). Considérer que le réservoir d'eau chaude solaire se tient plus de deux fois autant que le réservoir d'eau chaude électrique, et il ne me coûte rien à chauffer, ceci est une valeur qui a valu chaque penny que j'ai dépensé en lui

Capteur solaire de tournesol qui chauffe le réchauffeur d'eau chaude solaire



En haut,  est une image du réchauffeur d'eau chaude solaire fait maison (structure en bois du côté gauche) et du nouveau capteur solaire pour le réchauffeur d'eau chaude solaire (sur la droite). C'est une image de distance juste à la pièce d'exposition de la taille du bâtiment, qui est de 23.000 pi carrés

Capteur solaire de tube électronique de tournesol qui chauffe l'eau pour le réchauffeur d'eau chaude solaire



En haut,  est une fin vers le haut de l'image du nouveau capteur solaire installé devant la maison. Cette unité produit une quantité MASSIVE de la chaleur et d'eau chaude. En fait, si vous arrêtez la pompe complètement, et laissez l'unité se reposer à la lumière du soleil normale pendant environ 10 minutes et ouvrir la valve que j'ai installée, vous obtiendrez la vapeur constante. Ce peut facilement chauffer 132 gallons de l'eau (d'un puits) à 170 degrés en juste quelques heures. En fait, cette unité produit tellement l'eau chaude, qu'elle PEUT ÊTRE EMPLOYÉE POUR LE CHAUFFAGE de PANNEAU BAS d'EAU CHAUDE ! ! En fait, le contrôleur pour ceci est toute l'installation pour l'usage de elle pour le chauffage ! ! Inutile de dire, j'obtiendrai plus de ces unités afin de chauffer le bâtiment au moyen du plancher radiant. Ce va être un projet de total de 2 ou 3 ans, cependant, puisque je traite une maison qui est approximativement 20 fois la taille d'une maison normale

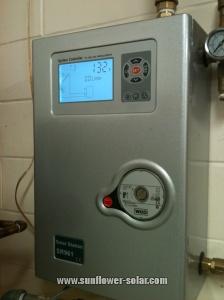

Les CERVEAUX du réchauffeur d'eau chaude solaire et du capteur solaire



Ce contrôleur est, faute de meilleurs mots, INCROYABLES ! ! ! Il commande beaucoup de choses, y compris la température de l'eau dans le capteur solaire, la température de l'eau dans le réchauffeur d'eau chaude solaire, la pompe, et commandera même les dispositifs de chauffage additionnels tels qu'un four, les pompes additionnelles, et plus !

Te donner juste une idée combien futé ce contrôleur est, quand l'eau dans le capteur solaire est assez chaude pour commencer l'eau de chauffage pour le réservoir d'eau chaude, il met automatiquement en marche la pompe, mais, il ne met pas SIMPLEMENT en marche la pompe, il sent les changements de température globaux dans tout le système et ajuste la vitesse de la pompe comme nécessaire, y compris fermer la pompe outre de quand on ne l'exige pas. Affaire que vous dites ? L'ok, essayent celui-ci pour la taille. En mois d'hiver, quand le collecteur se repose dehors dans des températures de congélation, cette unité détecte la température du collecteur et du fluide dans elle, et si elle obtient trop le froid, l'unité renversera la pompe et prendra un peu de la chaleur du fond du réservoir d'eau chaude et les enverra au collecteur pour s'assurer que le liquide dans le collecteur ne gèle jamais, et il fait ceci avec la perte minimale de la chaleur du réservoir d'eau chaude



L'image ci-dessus a été prise à environ 6 AM. Vous pouvez voir que la température de l'eau dans le réservoir est toujours de 132 degrés. C'a lieu après une nuit avec les températures de 18 degrés dehors, et la pleine température initiale de réservoir à 140 degrés (j'ai seulement le contrôleur chauffer le réservoir à 140 degrés de maximum), ainsi, le réservoir a seulement perdu 8 degrés de durant la nuit maintenant le liquide dans le collecteur de la congélation. Vu que le réservoir entier a été rempli de l'eau chaude LIBRE pour commencer par par l'intermédiaire du capteur solaire, je ne suis pas me suis inquiété d'une perte de 8 degrés. Particulièrement depuis c'est approximativement 132 gallons qui sont toujours à 132 degrés, et ils sont plus qu'assez pour me prendre à soin de tout peuvent avoir besoin de l'eau chaude pour le jour entier pour….cependant, oh, ouais, il est temps de jour encore… pour que l'unité commence à réchauffer encore….LIBÉREZ ! ! !

Du manuel pour ce contrôleur, vous noterez qu'il peut être employé pour faire le chauffage à air forcé d'eau chaude, chauffage de baseboard d'eau chaude, comme le chauffage de plancher radiant, il peut allumer une chaudière ou four à une certaine température en cas vous employez elle pour réduire vos coûts de chauffage, et tellement plus. Très appliqué avec les capacités de ce contrôleur !

DE FINITION ! Réchauffeur d'eau chaude solaire et contrôleur solaire



En haut, est le regard final du réservoir d'eau chaude solaire et du contrôleur solaire. J'ai utilisé la pipe de PEX pour relier ces derniers au capteur solaire, qui économise beaucoup sur des coûts et des maux de tête. L'unité est en hausse et travaillante, et fournit une eau plus chaude de manière que cette famille de 7 peut employer en jour. Ah, je devine que je devrais également mentionner, pour ceux de vous cela de phase dans le Talmoon, secteur de manganèse, que la turbine de vent en cour produit également toute la puissance doit courir cette unité solaire, ainsi à la fin, là n'est aucun coût électrique lié à cette unité, et l'eau chaude est tout faite par le soleil, ainsi, une fois que vous l'achetez et le placez vers le haut de la manière que j'ai faite, vous n'ont plus de coûts pour l'eau chaude du tout ! !



C'est finalement la manière que je veux la maison entière. Turbines de vent et panneaux solaires sur le toit pour créer l'abondance de la puissance de courir le bâtiment entier, l'eau chaude libre, et l'utilisation d'une unité de ce type, au moins pour une partie du jour, le chauffage libre de la maison au moyen des capteurs solaires et le chauffage de plancher radiant….finalement….aucuns coûts du tout. Complètement autosuffisant.
