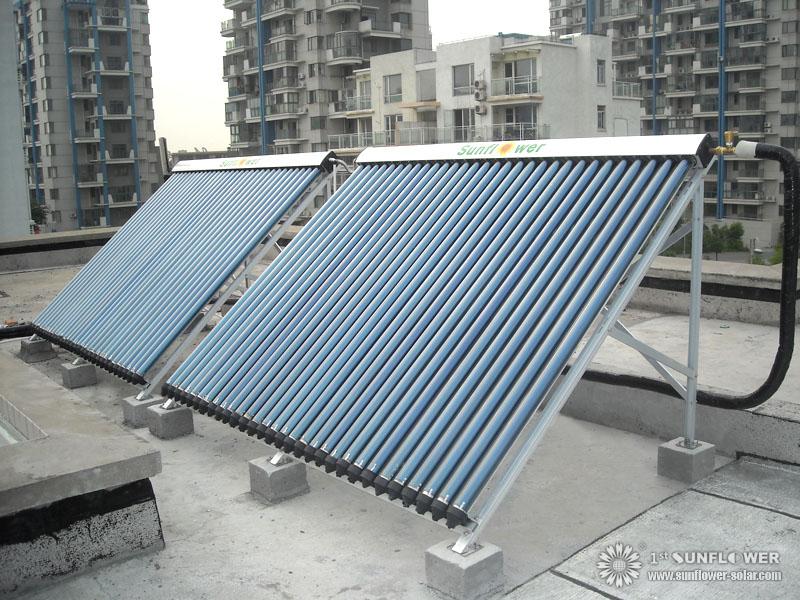

Solar Collector on flat roof
  • Solar Collector on flat roof
  • heat pipe Solar Collector
  • Solar Collector project and Solar Water Heater
  • Solar Collector project
  • Solar Collector project
  • Solar Water Heater
  • Solar Collector on wall
ヒートパイプを持つすべてのガラス避難チューブソーラーコレクター
  • SFB series
高い加圧ソーラーコレクタ。エレガントな外観は、簡単なインストールと高効率ヒートパイプを使用すると素敵なお風呂をもたらす。
ユーザーガイド
ダウンロードセンター

"製品のこの種は、その熱を吸収要素として避難チューブソーラーコレクタチューブヒートパイプを持つすべてのガラスを使用しています。ので、加圧されたシステムに接続することができます。


T最新鋭の範囲 これら 太陽電池パネル熱コレクター 冬の暖房の国内熱湯、プール等のために適していなさい-ありなさい! 1単位は平均世帯(3-4people)のために十分であり、モジュラーである、従ってもっと必要であれば加えることができる。 単一のパネルは200litreシリンダーのために十分である、しかし高水使用法、または暖房のプールか床下から来る暖房のための2または多くに合うことができる。

Solar Collector



ソーラーコレクター機能：

-加圧システムのために適した
- RHIのための太陽Keymarked -証明書をダウンロードしなさい
-米国のためのSRCCの証明-証明書をダウンロードしなさい
-ヒートパイプを使用する高性能のソーラーコレクタは管を避難させた
-すべての気候で使用することができる
-対壁のガラス太陽管と信頼でき、有効
-急速な熱伝達のための銅のヒートパイプ
-屋根のまたは基底状態の取付けのための容易な差込式の取付け
-手入れ不要
-高圧水のために適した(8bar/116psiまで)
-防蝕銀は銅ヘッダーをろう付けした
-フレーム材料: 304 2B等級のステンレス鋼
-包装材料: 304 BAまたはABのステンレス鋼
-よりよい熱保持のためのグラスウールの絶縁材
-コレクターは増加水熱容量にシリーズで接続されるかもしれない
-壊れた容易に取り替えられる管
-商業太陽水暖房の塗布のための理想
-期待された寿命>15years
- 「受動の太陽追跡」-空の太陽の位置にもかかわらず出熱を維持する
- BSEN 12975は承認した

避難させた管は太陽の光線に垂直にとどまる

Evacuated Tubes stay perpendicular to the sun’s rays

通知:
1)フレームの角度は顧客のローカル緯度の状態に従って生産で変えることができる。 私達は顧客のための適した角度を設計してもいい
2)私達は自由のあなたの順序のための予備のaccerssoriesそして管を提供する
3)私達は顧客が必要とすればSFBのための永続的なフレームを提供してもいい
4)私達は顧客の要求に従って各SFBのソーラーコレクタの管のquanityを変えてもいい
5)私達は顧客の条件に従って多岐管の別の材料を変えてもいい
standingframeとのSFB-AL。

太陽暖房装置:



SFBシリーズ ソーラーコレクタ 指定:

モデル 管のタイプ
(mm)		 管
Qty.
(pcs)		 容量(l) Qty(sets)
暖かい
場所		 冷たい
場所		 20ft 40ft
SFB104715 Φ47*1500 10 60 50 204 408
SFB154715 Φ47*1500 15 90 75 183 366
SFB204715 Φ47*1500 20 120 100 123 247
SFB304715 Φ47*1500 30 180 150 85 170
SFB105818 Φ58*1800 10 75 65 132 264
SFB155818 Φ58*1800 15 112.5 97.5 92 184
SFB205818 Φ58*1800 20 150 130 76 152
SFB305818 Φ58*1800 30 225 195 51 103
説明:
1.モデル説明: 例えばSFB205818を、「SFB」あるヒマワリの太陽熱温水器SF-Bシリーズプロダクトが、管の量が20 PCである「20の」平均、真空管によってが1.8メートル58mm.である「5818の」平均取りなさい
2。 容量の上で±5%.はある



SFBシリーズ ソーラーコレクタの パッケージおよびサイズ:

Model

Size(mm)

a

b

c

d

SFB104715

870

750

1000

1174

SFB204715

1570

1450

1000

1174

SFB304715

2270

2150

1000

1174

SFB105818

960

840

1200

1398

SFB205818

1760

1640

1200

1398

SFB225818

1920

1800

1200

1398

SFB305818

2560

2440

1200

1398

パッケージ:  太陽多様な箱および付属品の太陽永続的なフレームは1つのカートンで、太陽管別に詰まる。 カートンは容器に直接荷を積むことができる。

ソーラーコレクタのための期待された寿命>15yearsの任意付属品:

項目 映像 名前 記述しなさい
1 Solar Work Station 統合されたワーク・ステーション 循環ポンプ: (WILO) 220V50HZ、RS15/6
最大流: 2.5 (t/h)   最高の上昇: 5.5m
電気の適した力
ヒーター: 1pc、<1500W
入力: 3センサー
周囲温度: -10~50°C
水証拠の等級: IP43
2 Expansion Vessel 拡張の容器 イタリアからのブランド「ZILMET」
容量: 5~24リットル、使用任意
最高圧力: 10棒
関係: 3/4」G
3 Pressure Tank 圧力タンク

単一のコイルの銅の管を使って
(Φ16mmの厚さ1mm)
最下の熱交換の正方形: 0.6/0.7/0.8mの²
内部タンク: エナメル1.8/2.0/2.5mm
外タンク: 電流を通されたシート0.5mm
ウレタンフォームの層: 4cm/5cm
入口か出口: NPT3/4」
投込み電熱器: 1.5
二重コイルによって銅は配管する
(Φ16mmの厚さ1mm)
上の熱交換の正方形: 0.4/0.5mの²
4
 Mounting Strip 土台ストリップ  ソーラーコレクタを傾斜のタイル屋根に取付けるため(平屋根の取付けのために、永続的なフレームを次選びなさい)
5 Air Bleeder 空気ブリーダー抵抗器 圧力上の解放(イタリアから)
6 Connector between two collectors 2つのコレクター間のコネクター 材料: corrugatedpipeのためのSUS304、銅のコネクター
7 Three way connector 三方コネクター 材料: 黄銅
8 Copper Connector 銅のコネクター 材料: 黄銅
9 Filter Tap フィルター蛇口 ろ過をしなさい   材料: 黄銅
 注: 電圧範囲110 Vの~ 240 V、頻度50のHzまたは60のHzのプラグはあなたの国の指定に選ぶことができる
