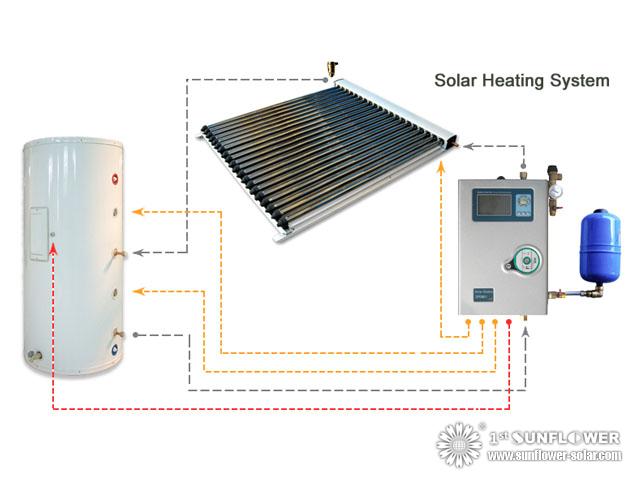

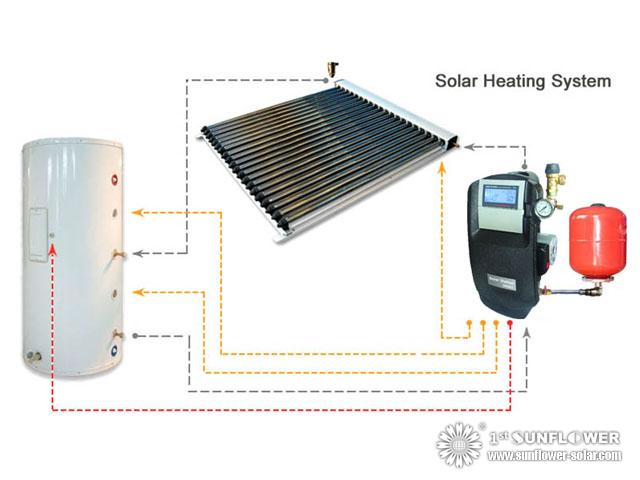

太陽暖房装置
  • SFBS100~SFBS500 Series
このシステムはソーラーコレクタ、水漕およびワークステーションから成っている。 それは閉じたループである 太陽系。 このシステムは不審な水質およびすべての気候条件の区域のために適している。 それは非常に低放射能区域のための希望する選択を有する
ユーザーガイド
ダウンロードセンター

割れ目の太陽系の記述

このシステムはソーラーコレクタ、水漕およびワークステーションから成っている。 それは閉じたループである 太陽系。 このシステムは不審な水質およびすべての気候条件の区域のために適している。 それは非常に低放射能区域のための希望する選択を有する

1。 それは働くとき水道水の圧力、働き圧力0.6MP.に抗できる
2.完全に自動操作、ワークステーションによって制御される全システム
3.コレクターは貯蔵タンクと分かれた。 タンクは家、建物が付いているコンバインのどこでも完全に置くことができる
4。 タンクに1-2人の銅のコイル交換体がある
5.上水を直ちに熱してはいけない、そこに待つ必要性がある
6.生命質を促進する飲料水の質
7.日光のない日に熱湯がまた使用することができるように電気ヒーターが付いているバックアップ
8.容量: 100L、150L、200L、250L、300L、400L、500L.

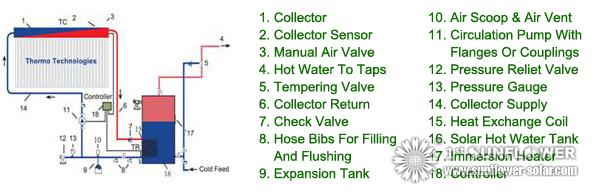

活動的な閉じたループシステム:

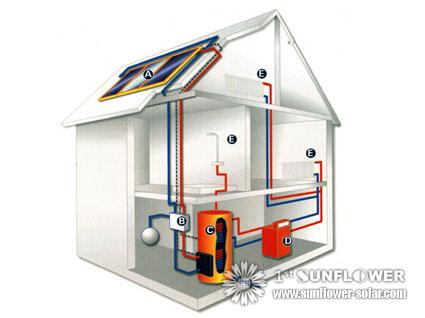

閉じたループの太陽暖房装置は単一および多数の太陽暖房の応用システム、e.g.domestic太陽水暖房、太陽水暖房の温水浴槽、太陽プールの暖房または太陽スペース暖房装置のために適している。 閉じたループの太陽系は不審な水質およびすべての気候条件の区域のために適している。 閉じたループの太陽暖房装置は非常に低放射能区域のための希望する選択である

太陽暖房装置

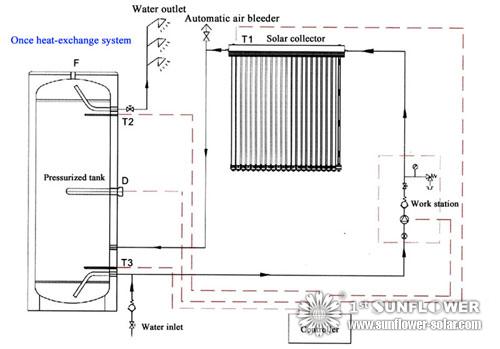

1)は一度システムを熱交換する

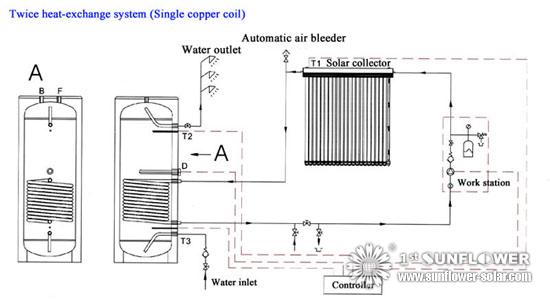

2)二度システム(単一の銅のコイル)を熱交換しなさい

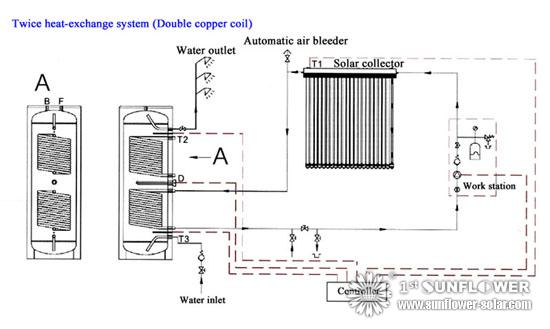

3)は二度熱交換するシステム(二重銅のコイル)を

加圧タンクはSFB加圧ソーラーコレクタの関係のために使用される。 私達のタンクはバックアップ、マグネシウムのstrick、P/T弁、1方向安全弁のための電気投込み電熱器を含んでいる

1.各部分の仕様:



項目 プロダクト 100L 150L 200L 250L 300L 400L 500L
1 ソーラーコレクタ 15のPCSの管 20のPCSの管 30のPCSの管 35のPCSの管 40のPCSの管 50のPCSの管 60のPCSの管
2 加圧タンク SFO100C SFO150C SFO200C SFO250C SFO300C SFO400C SFO500C
3 統合されたワークステーション   SR961 SR961 SR961 SR961 SR961 SR961 SR961
4 Expensionの容器 SFOP005 SFOP005 SFOP005 SFOP008 SFOP008 SFOP008 SFOP012
5 管付属品 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1つのPKGの
ノート: システムは3.6W/Mに基づいて設計されている2/Hの日射。 それはverageの価値である。 あなたの区域の日射が大いにより高くまたは低ければ、私達は単独で設計したあなたのための1つをできる。

1)ソーラーコレクタ:
ヒートパイプ: 58mm*1800mm*10のコレクター箱: アルミ合金、銅のコレクター: 22mmの厚さ1mmの熱保存の層: 岩綿、フレーム: アルミ合金

2)はタンクを加圧した:
単一のコイルの銅の管(Φ16mmの厚さ1mm)を使って、最下の熱交換の正方形: 0.6/0.7/0.8mの²、内部タンク: BTC340R 1.8/2.0/2.5mmの外タンク: 電流を通されたシート0.5mmのウレタンフォームの層: 4cm/5cm、入口または出口: NPT3/4」、投込み電熱器: 1.5KW-2.5KW

3)はワークステーションを統合した:
循環ポンプ: WILO RS15/7の力: 130With120With60Wの最も高い頭部: 7/6/4のm、Max.Capacity: 50/40/25のL /min、スイッチ弁、安全弁、1つの方向弁、流れメートル、圧力メートル、流出弁、等

4)膨張タンクの容器:
イタリアの容量からのブランド「ZILMET」: 5Literまたは多くの任意の、最高圧力: 10棒、関係: 3/4本の」G

5)の管付属品:
空気ブリーダー抵抗器、土台ストリップ、フィルター蛇口、2つのコレクター間のコネクターを含みなさい



SFBシリーズソーラーコレクタの パッケージおよびサイズ:

モデル

サイズ(mm)

a

b

c

d

SFB104715

870

750

1000

1174

SFB204715

1570

1450

1000

1174

SFB304715

2270

2150

1000

1174

SFB105818

960

840

1200

1398

SFB205818

1760

1640

1200

1398

SFB225818

1920

1800

1200

1398

SFB305818

2560

2440

1200

1398

パッケージ:  太陽多様な箱および付属品の太陽永続的なフレームは1つのカートンで、太陽管別に詰まる。 カートンは容器に直接荷を積むことができる。

SFBシリーズソーラーコレクタのための任意付属品:

項目 映像 名前 記述しなさい
1 Solar Work Station 統合されたワーク・ステーション
循環ポンプ: (WILO) 220V50HZ、RS15/6
最大流: 2.5 (t/h)   最高の上昇: 5.5m
電気の適した力
ヒーター: 1pc、<1500W
入力: 3センサー
周囲温度: -10~50°C
水証拠の等級: IP43
2 Expansion Vessel 拡張の容器
イタリアからのブランド「ZILMET」
容量: 5~24リットル、使用任意
最高圧力: 10棒
関係: 3/4」G
3 Pressure Tank 圧力タンク
単一のコイルの銅の管を使って
(Φ16mmの厚さ1mm)
最下の熱交換の正方形: 0.6/0.7/0.8mの²
内部タンク: エナメル1.8/2.0/2.5mm
外タンク: 電流を通されたシート0.5mm
ウレタンフォームの層: 4cm/5cm
入口か出口: NPT3/4」
投込み電熱器: 1.5

二重コイルによって銅は配管する
(Φ16mmの厚さ1mm)
上の熱交換の正方形: 0.4/0.5mの²
4
 Mounting Strip 土台ストリップ  ソーラーコレクタを傾斜のタイル屋根に取付けるため(平屋根の取付けのために、永続的なフレームを次選びなさい)
5 Air Bleeder 空気ブリーダー抵抗器  圧力上の解放(イタリアから)
6 Connector between two collectors 2つのコレクター間のコネクター 材料: corrugatedpipeのためのSUS304、銅のコネクター
7 Three way connector 三方コネクター 材料: 黄銅
8 Copper Connector 銅のコネクター 材料: 黄銅
9 Filter Tap フィルター蛇口 ろ過をしなさい   材料: 黄銅
 注: 電圧範囲110 Vの~ 240 V、頻度50のHzまたは60のHzのプラグはあなたの国の指定に選ぶことができる
