Systèmes de chauffage solaire
  • SFBS100~SFBS500 Series

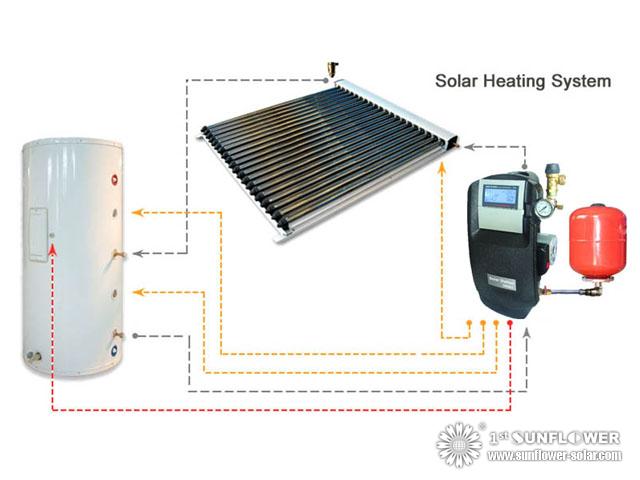

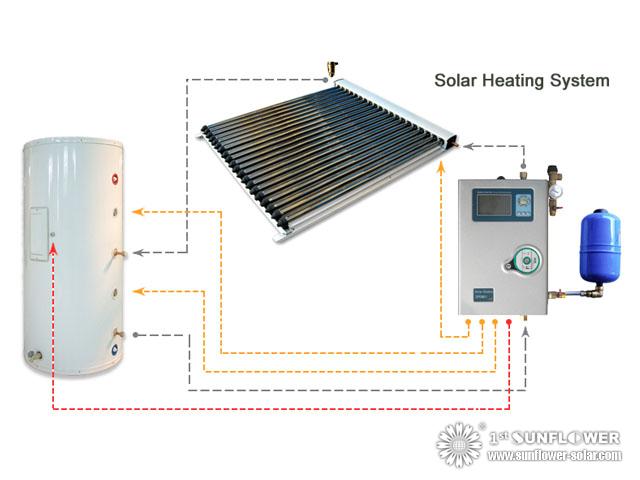

Ce système se compose du capteur solaire, du réservoir d'eau et du poste de travail. C'est une boucle bloquée système solaire. Ce système convient aux secteurs avec la qualité de l'eau incertaine et toutes les conditions climatiques.
Guide de l'utilisateur
Centre de téléchargement

Descriptions de système solaire de fente


 Série SFBS100~SFBS500
Ce système se compose du capteur solaire, du réservoir d'eau et du poste de travail. C'est une boucle bloquée système solaire. Ce système convient aux secteurs avec la qualité de l'eau incertaine et toutes les conditions climatiques. Il a préféré l'option pour des secteurs extrêmement froids

1. Il peut résister à la pression de l'eau du robinet quand cela fonctionne, la pression d'utilisation 0.6MP.
2. Opération complètement automatique, le système entier commandé par le poste de travail
3. Collecteur séparé avec le réservoir de stockage. Le réservoir peut être mis n'importe où de la maison, cartel avec le bâtiment parfaitement
4. Il y a un ou deux échangeur de cuivre d'enroulement dans le réservoir
5. Chauffez l'eau supérieure immédiatement, là n'êtes aucun besoin d'attendre
6. Qualité d'eau potable pour favoriser la qualité de la vie
7. Support avec le radiateur électrique de sorte qu'en jours sans soleil de l'eau chaude puisse également être employée
8. Capacité : 100L, 150L, 200L, 250L, 300L, 400L, 500L.

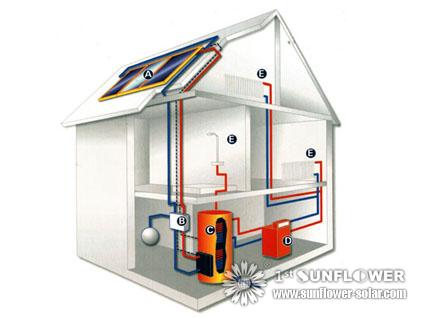

Système à boucle fermée actif

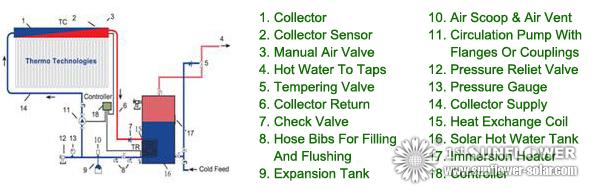

Les systèmes de chauffage solaire de boucle bloquée conviennent aux systèmes d'application simples et multiples de chauffage solaire, chauffage d'eau solaire d'e.g.domestic, baquet chaud solaire de chauffage d'eau, chauffage solaire de piscine ou systèmes solaires de chauffage des locaux. Les systèmes solaires de boucle bloquée conviennent aux secteurs avec la qualité de l'eau incertaine et toutes les conditions climatiques. Les systèmes de chauffage solaire de boucle bloquée sont l'option préférée pour des secteurs extrêmement froids

Systèmes de chauffage solaire

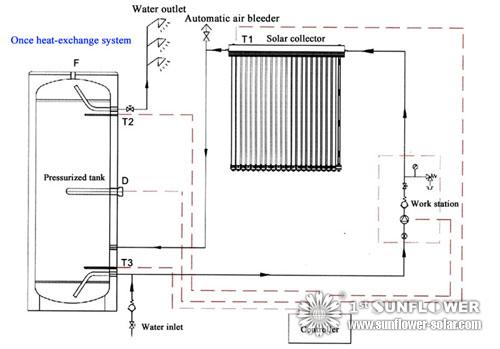

1) chaleur-échangent une fois le système

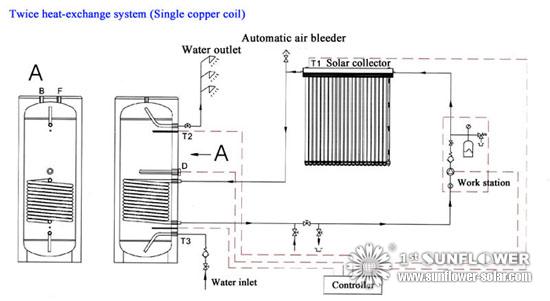

2) Chaleur-échangez deux fois le système (l'enroulement de cuivre simple)

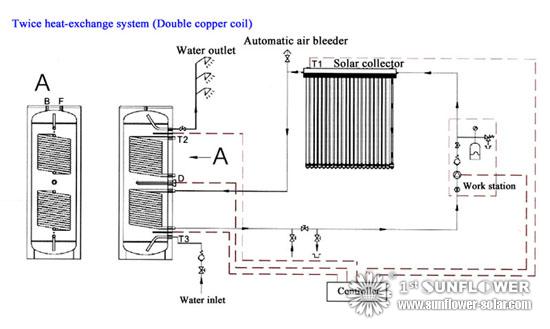

3) chaleur-échangent deux fois le système (le double enroulement de cuivre)

Le réservoir pressurisé est employé pour le raccordement des capteurs solaires pressurisés par SFB. Notre réservoir inclut le réchauffeur d'immersion électrique pour le support, strick de magnésium, valve de P/T, soupape de sûreté d'un-direction


1.Specification de chaque partie :

Article Produits 100L 150L 200L 250L 300L 400L 500L
1 Capteur solaire 15 tubes de PCS 20 tubes de PCS 30 tubes de PCS 35 tubes de PCS 40 tubes de PCS 50 tubes de PCS 60 tubes de PCS
2 Réservoir pressurisé SFO100C SFO150C SFO200C SFO250C SFO300C SFO400C SFO500C
3 Poste de travail intégré   SR961 SR961 SR961 SR961 SR961 SR961 SR961
4 Navire d'Expension SFOP005 SFOP005 SFOP005 SFOP008 SFOP008 SFOP008 SFOP012
5 Garnitures de pipe 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 note

de PKG : Le système est conçu sur la base des 3.6W/M2insolation de /H. C'est une valeur de verage. Si l'insolation dans votre secteur est beaucoup plus haute ou basse, nous pouvons seul avons conçu celui pour vous.


1) capteur solaire :
Caloducs : 58mm*1800mm*10, boîte de collecteur : alliage d'aluminium, collecteur de cuivre : 22mm, épaisseur 1mm, couche de conservation de la chaleur : Laines de roche, armature : réservoir pressurisé

par 2) d'alliage d'aluminium :
Avec la pipe simple d'en cuivre d'enroulement (Φ16mm, épaisseur 1mm), place inférieure d'échange thermique : ² de 0.6/0.7/0.8m, réservoir intérieur : BTC340R 1.8/2.0/2.5mm, réservoir externe : feuille galvanisée 0.5mm, couche de mousse de polyuréthane : 4cm/5cm, admission/sortie : NPT3/4 », réchauffeur d'immersion : poste de travail

1.5KW-2.5KW intégré par 3) :
Pompe de circulation : WILO RS15/7, puissance : 130With120With60W, la tête la plus élevée : 7/6/4 m, Max.Capacity : 50/40/25 l/min, soupape de valve de commutateur, de sûreté, un compteur de valve de direction, de débit, mètre de pression, soupape de trop-plein, navire

etc. 4) Expension :
Marque « ZILMET » d'Italie, capacité : 5Liter ou plus, pression facultative et maximum : 10 barre, raccordement : garnitures de 3/4 »

pipe de G 5) :
incluez la résistance de fuite d'air, bande de support, le robinet de filtration, connecteur entre deux collecteurs


Paquet et taillede capteur solaire de série de SFB :

Modèle

Taille (millimètre)

a

b

c

d

SFB104715

870

750

1000

1174

SFB204715

1570

1450

1000

1174

SFB304715

2270

2150

1000

1174

SFB105818

960

840

1200

1398

SFB205818

1760

1640

1200

1398

SFB225818

1920

1800

1200

1398

SFB305818

2560

2440

1200

1398

  Paquet :  La boîte et les garnitures diverses solaires, vues debout solaires, les tubes solaires sont séparément emballées dans un carton. Des cartons peuvent être chargés dans le récipient directement.

Accessoires facultatifs pour le capteur solaire de sériede SFB:

Article Image Nom Décrivez
1 Solar Work Station Le poste de travail intégré
Pompe de circulation : (WILO) 220V50HZ, RS15/6
Écoulement maximum : 2.5 (t/h)   Ascenseur maximum : 5.5m
Puissance appropriée d'élém. élect.
réchauffeur : 1pc, <1500W
ENTRÉE : Sonde trois
La température ambiante : -10~50°C
Catégorie de preuve de l'eau: IP43
2 Expansion Vessel Navire d'expansion
Marque « ZILMET » d'Italie
Capacité : 5~24 litres, de facultatif
Pression maximum : barre 10
Raccordement : 3/4 » G
3 Pressure Tank Réservoir sous pression
Avec la pipe simple d'en cuivre d'enroulement
(Φ16mm, épaisseur 1mm)
Place inférieure d'échange thermique : ² de 0.6/0.7/0.8m
Réservoir intérieur : Émail 1.8/2.0/2.5mm
Réservoir externe : feuille galvanisée 0.5mm
Couche de mousse de polyuréthane : 4cm/5cm
Admission/sortie : NPT3/4 »
Réchauffeur d'immersion : 1.5

Avec de doubles pipes d'en cuivre d'enroulement
(Φ16mm, épaisseur 1mm)
Place supérieure d'échange thermique : ² de 0.4/0.5m
4
 Mounting Strip Bande de support Pour installer les capteurs solaires sur le toit de tuile en pente (si pour l'installation de toit plat, choisissez svp les armatures debout vers le bas ci-dessous)
5 Air Bleeder Résistance de fuite d'air  Libérez au-dessus de la pression (d'Italie)
6 Connector between two collectors Connecteur entre deux collecteurs Matériel : SUS304 pour le corrugatedpipe, connecteurs de cuivre
7 Three way connector Connecteur à trois voies Matériel : laiton
8 Copper Connector Connecteur de cuivre Matériel : laiton
9 Filter Tap Robinet de filtration Faites la filtration   Matériel : laiton

Note : Le ~ 240 V de la chaîne 110 V de tension, la fréquence 50 hertz ou 60 hertz, prise peuvent être choisis pour les caractéristiques de votre pays
