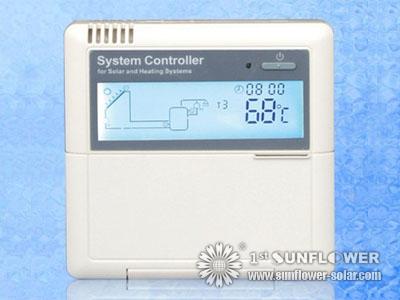

Contrôleur solaire SR868C8 de circuit de refroidissement

Numéro	CODE	FONCTION	NOTE
1	THET	Chauffage de synchronisation
2	Décollement	Circulation de Collector&Tank DeltT
3	Fin de support	Urgence de collecteur au loin	Nouveau !
4	CMX	refroidissement de collecteur	Nouveau !
5	CMN	Protection de basse température de collecteur	Nouveau !
6	CFR	Antigel de collecteur
7	REC	Re-refroidissement de réservoir	Nouveau !
8	CF	Transfert de Celsius et de Fahrenheit	Nouveau !
9	SMX	Temp maximum de réservoir
10	DVWG	Anti-legionella	Nouveau !
11	CIRC	Eau chaude utilisant la circulation
12	BYPR	Déviation
13	HND	Mode manuel
14	PASSAGE	arrangement de mot de passe	Nouveau !
15	ENSEMBLE DE RÉFÉRENCE	Usine de rétablissement
16		Question de la température
17		Chauffage manuel
18		Mémoire

Specification	SR868C8Q	SR868C8
Appearance of controller	120mm×120mm×18mm	120mm×120mm×18mm
Power supply	AC230V±10%	AC230V±10%
Power consumption	< 3W	< 3W
Accuracy of temperature measuring	±2°C	±2°C
Range of collector temperature measuring	Mins 10～220°C	Mins 10～220°C
Range of tank temperature measuring	0～110°C	0～110°C
Suitable power of pump	three pumps, ≤ 600W	three pumps, ≤ 600W
Suitable power of electrical heater	One, power≤ 1500W	One, power≤ 1500W
Inputs	2 x Pt1000 sensor (≤500oC) for collector (silicon cable≤280oC), 3 x NTC10K, B3950 sensor (≤ 135oC) for tank, (PVC cable ≤105oC),	1 x Pt1000 sensor (≤500oC) for collector (silicon cable≤280oC), 2 x NTC10K, B3950 sensor (≤ 135oC) for tank, (PVC cable ≤105oC),
Outputs	3 relays, for circulation pumps or 3-way electromagnetic valve 1 relay for electrical heater	3 relays, for circulation pumps or 3-way electromagnetic valve 1 relay for electrical heater
Ambient temperature	Minus 10～50 °C	Minus 10～50 °C
Water proof grade	IP40	IP40
