Quel est un caloduc ?
Les caloducs pourraient sembler comme un nouveau concept, mais vous les employez probablement journaliers et ne les savez pas même. Ordinateurs portables souvent utilisant de petits caloducs pour conduire la chaleur à partir de l'unité centrale de traitement, et caloducs d'utilisation de dispositif de climatisation généralement pour la conduction de chaleur

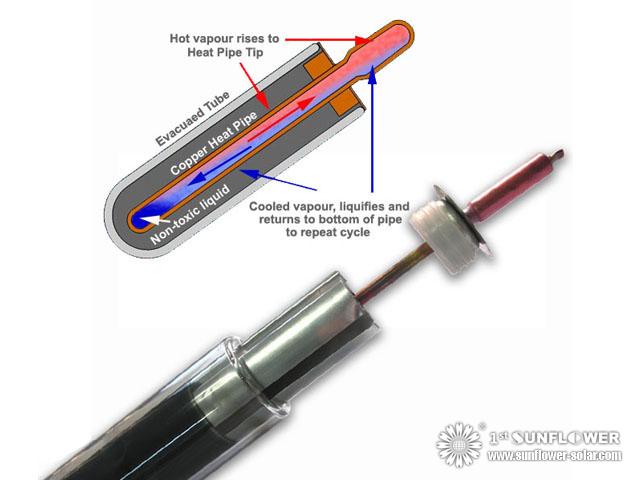

Le principe derrière l'opération du caloduc est réellement très simple
3.jpg et principe :
La qualité et le nettoyage matériels est extrêmement important pour la création d'un caloduc de bonne qualité. S'il y a des impuretés à l'intérieur du caloduc il effectuera l'exécution. La pureté du cuivre elle-même doit également être très haute, contenant seulement des traces de l'oxygène et d'autres éléments. Si le cuivre contient trop d'oxygène ou d'autres éléments, ils lixivieront dehors dans le vide formant une poche d'air dans le dessus du caloduc. Ceci a l'effet de déplacer le point le plus chaud du caloduc (de l'extrémité de condensateur de la chaleur) en bas à partir du condensateur. Ce porte préjudice évidemment à l'exécution, par conséquent à la nécessité d'employer seulement le cuivre de pureté très grande
Souvent les caloducs emploient un système de mèche ou de capillaire pour faciliter l'écoulement du liquide, mais pour les caloducs utilisés dans des capteurs solaires de tournesol aucun un tel système n'est exigé car la surface intérieure du cuivre est extrêmement lisse, permettant l'écoulement efficace du liquide de nouveau au fond. Également des caloducs solaires de tournesol ne sont pas installés horizontalement. Des caloducs peuvent être conçus pour transférer la chaleur horizontalement, mais le coût est beaucoup plus haut. Le caloduc utilisé dans des capteurs solaires de tournesol comporte deux composants de cuivre, l'axe et le condensateur. Avant l'évacuation, le condensateur est soudé à l'axe. Notez que le condensateur a un diamètre beaucoup plus grand que l'axe, c'est de fournir une grande superficie au-dessus dont le transfert de chaleur à l'en-tête peut se produire. Le cuivre utilisé est cuivre en l'absence d'oxygène, de ce fait assurant l'excellente durée et l'exécution. Chaque caloduc est examiné pour l'exécution de transfert de chaleur et exposé aux températures 250oC (482oF) avant être approuvé pour l'usage. Pour cette raison les caloducs de cuivre sont relativement mous. Des caloducs qui sont très raides n'ont pas été exposés à un tel essai rigoureux de qualité, et peuvent former un trou d'air dans le dessus avec le temps, de ce fait considérablement réduisant l'exécution de transfert de chaleur
du gel 3.jpg :
Quoique le caloduc soit un vide et le point d'ébullition a été réduit seulement à 25-30oC (86oF), le point de congélation est toujours identique que l'eau au niveau de la mer, 0oC (32oF). Puisque le caloduc est plac dans le tube en verre évacué, donnez des instructions les températures durant la nuit aussi basses que -20oC (14oF) ne fera pas geler le caloduc. Des caloducs plats de l'eau seront endommagés par la congélation répétée. L'eau utilisée dans des caloducs solaires de tournesol gèle toujours en conditions froides, mais elle gèle d'une manière dont commandée ne cause pas le gonflement de la pipe de cuivre
