Sistemas de aquecimento solares
  • SFBS100~SFBS500 Series
Este sistema é compo do coletor solar, do tanque de água e da estação de trabalho. É um laço fechado sistema solar. Este sistema é apropriado para áreas com qualidade de água questionável e todas as condições de clima. Preferiu a opção para
Guia do Usuário
Download Center

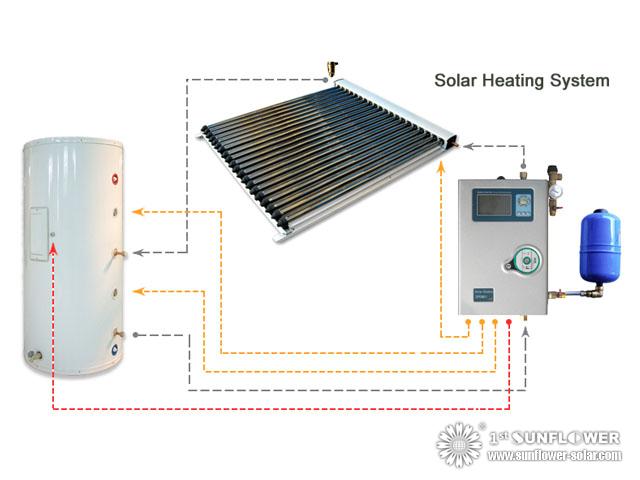

Descrições do sistema solar da separação


Série SFBS100~SFBS500
Este sistema é compo do coletor solar, do tanque de água e da estação de trabalho. É um laço fechado sistema solar. Este sistema é apropriado para áreas com qualidade de água questionável e todas as condições de clima. Preferiu a opção para áreas extremamente frias

1. Pode suportar a pressão do água da torneira quando trabalha, pressão de funcionamento 0.6MP.
2. Operação completamente automática, o sistema inteiro controlado pela estação de trabalho
3. Coletor separado com o tanque de armazenamento. O tanque pode ser põr em qualquer lugar da casa, liga com o edifício perfeitamente
4. Há um ou dois cambistas de cobre da bobina no tanque
5. Não aqueça a água superior imediatamente, lá seja nenhuma necessidade de esperar
6. Qualidade de água bebendo para promover a qualidade da vida
7. Apoio com calefator elétrico de modo que nos dias sem luz do sol a água quente possa igualmente ser usada
8. Capacidade: 100L, 150L, 200L, 250L, 300L, 400L, 500L.

Sistema de laço fechado ativo

Os sistemas de aquecimento solares de laço fechado são apropriados para únicos e sistemas de aplicação múltiplos de aquecimento solar, aquecimento de água solar de e.g.domestic, cuba quente solar de aquecimento de água, aquecimento solar da piscina ou sistemas de aquecimento solares de espaço. Os sistemas solares de laço fechado são apropriados para áreas com qualidade de água questionável e todas as condições de clima. Os sistemas de aquecimento solares de laço fechado são a opção preferida para áreas extremamente frias


Sistemas de aquecimento solares
01.jpg) calor-troca uma vez o sistema


2) Calor-troque duas vezes o sistema (a única bobina de cobre)



3) Calor-troque duas vezes o sistema (a bobina de cobre dobro)

O tanque pressurizado é usado para a conexão de coletores solares pressurizados SFB. Nosso tanque inclui o calefator de imersão elétrico para o apoio, strick do magnésio, válvula de P/T, válvula de segurança do um-sentido


1.Specification de cada parte:

Artigo Produtos 100L 150L 200L 250L 300L 400L 500L
1 Coletor solar 15 tubos do PCS 20 tubos do PCS 30 tubos do PCS 35 tubos do PCS 40 tubos do PCS 50 tubos do PCS 60 tubos do PCS
2 Tanque pressurizado SFO100C SFO150C SFO200C SFO250C SFO300C SFO400C SFO500C
3 Estação de trabalho integrada   SR961 SR961 SR961 SR961 SR961 SR961 SR961
4 Embarcação de Expension SFOP005 SFOP005 SFOP005 SFOP008 SFOP008 SFOP008 SFOP012
5 Encaixes de tubulação 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 nota
de PKG: O sistema é projetado com base nos 3.6W/M2insolação de /H. É um valor do verage. Se a insolação em sua área é muito mais elevada ou baixa, nós podemos projetamos esse para você sozinho.

1) Coletor solar:
Tubulações de calor: 58mm*1800mm*10, caixa do coletor: liga de alumínio, coletor de cobre: 22mm, espessura 1mm, camada da preservação do calor: Lãs de rocha, quadro: tanque pressurizado

de alumínio da liga 2):
Com a única tubulação do cobre da bobina (Φ16mm, espessura 1mm), quadrado inferior da inversão térmica: ² de 0.6/0.7/0.8m, tanque interno: BTC340R 1.8/2.0/2.5mm, tanque exterior: folha galvanizada 0.5mm, camada da espuma de poliuretano: 4cm/5cm, entrada/tomada: NPT3/4”, calefator de imersão: 1.5KW-2.5KW

3) Estação de trabalho integrada:
Bomba de circulação: WILO RS15/7, poder: 130With120With60W, a cabeça a mais elevada: 7/6/4 de m, Max.Capacity: 50/40/25 de L/MIN, válvula da válvula do interruptor, de segurança, uns medidores da válvula do sentido, de fluxo, medidor da pressão, válvula de excesso, embarcação

etc. 4) Expension:
Tipo “ZILMET” de Italy, capacidade: 5Liter ou mais, pressão opcional, máxima: 10 barra, conexão: encaixes de 3/4 de”
de tubulação G 5):
inclua o sangrador de ar, tira de montagem, torneira de filtro, conector entre dois coletores


Pacote e tamanhodo coletor solar da série de SFB:




Modelo

Tamanho (milímetro)

a

b

c

d

SFB104715

870

750

1000

1174

SFB204715

1570

1450

1000

1174

SFB304715

2270

2150

1000

1174

SFB105818

960

840

1200

1398

SFB205818

1760

1640

1200

1398

SFB225818

1920

1800

1200

1398

SFB305818

2560

2440

1200

1398

Pacote:  A caixa e os encaixes múltiplos solares, quadros eretos solares, os tubos solares são embalados separada em uma caixa. As caixas podem ser carregadas no recipiente diretamente.

Acessórios opcionais para o coletor solar da sériede SFB:

Artigo Retrato Nome Descreva
1 Solar Work Station Estação de funcionamento integrada
Bomba de circulação: (WILO) 220V50HZ, RS15/6
Fluxo máximo: 2.5 (t/h)   Elevador máximo: 5.5m
Poder apropriado de elétrico
calefator: 1pc, <1500W
ENTRADA: Sensor três
Temperatura ambiental: -10~50°C
Classe da prova da água: IP43
2 Expansion Vessel Embarcação da expansão
Tipo “ZILMET” de Italy
Capacidade: 5~24 litros, opcional
Pressão máxima: barra 10
Conexão: 3/4” de G
3 Pressure Tank Tanque de pressão
Com a única tubulação do cobre da bobina
(Φ16mm, espessura 1mm)
Quadrado inferior da inversão térmica: ² de 0.6/0.7/0.8m
Tanque interno: Esmalte 1.8/2.0/2.5mm
Tanque exterior: folha galvanizada 0.5mm
Camada da espuma de poliuretano: 4cm/5cm
Entrada/tomada: NPT3/4”
Calefator de imersão: 1.5

Com as tubulações dobro do cobre da bobina
(Φ16mm, espessura 1mm)
Quadrado superior da inversão térmica: ² de 0.4/0.5m
4
 Mounting Strip Tira de montagem Para instalar os coletores solares no telhado de telha de inclinação (se para a instalação do telhado liso, escolha por favor frames eretos para baixo abaixo)
5 Air Bleeder Sangrador de ar  Libere sobre a pressão (de Italy)
6 Connector between two collectors Conector entre dois coletores Material: SUS304 para o corrugatedpipe, conectores de cobre
7 Three way connector Conector de três maneiras Material: bronze
8 Copper Connector Conector de cobre Material: bronze
9 Filter Tap Torneira de filtro Faça a filtragem   Material: bronze
Nota: O ~ 240 V da escala 110 V da tensão, a freqüência 50 hertz ou 60 hertz, plugue podem ser selecionados para as especificações de seu país
