Que é um tubo evacuado?



Os tubos evacuados absorvem a energia solar e convertem-na no calor para o uso no aquecimento de água.  Há diversos tipos de tubos evacuados usados em coletores térmicos solares. Os coletores solares do girassol usam do “o tubo o mais comum gêmeo-vidro”. Este tipo de tubo é escolhido para seus confiabilidade, desempenho e rentabilidade

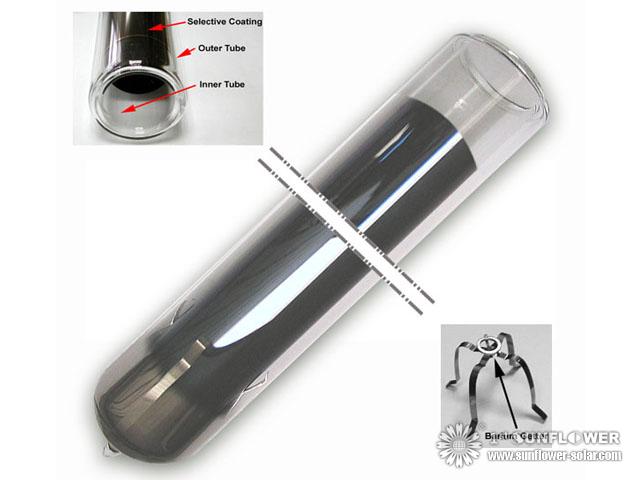

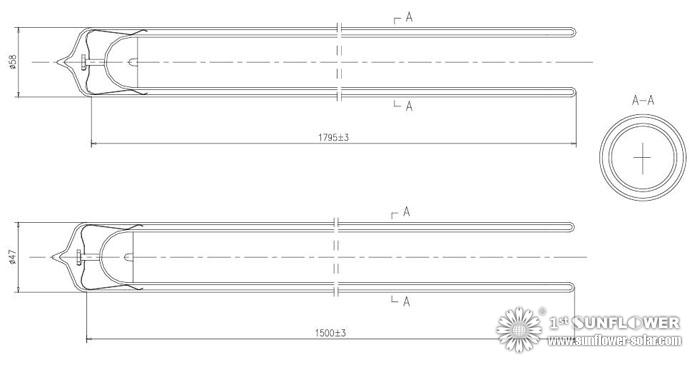

Cada tubo evacuado consiste em dois tubos de vidro feitos do vidro de borosilicate extremamente forte. O tubo exterior é transparente e permite que a luz solar passe completamente com reflexão mínima. O tubo interno é revestido com um revestimento de alumínio do nitreto (Al-N/Al).  Esta superfície seletiva é excelente em radiação solar absorvente com perdas de reflexão mínimas.  Durante o processo de manufactura, o ar contido no espaço entre as duas camadas de vidro está bombeado para fora, quando a parte superior dos tubos for expor às altas temperaturas.  Isto funde os dois tubos junto em um único tubo evacuado.  Esta “evacuação” dos gás dá forma a um vácuo, que seja a maioria de factor importante em conseguir o elevado desempenho dos tubos evacuados



Por que um vácuo? Porque você saberia se você usou uma garrafa alinhada de vidro do thermos, um vácuo é um isolador excelente. O vácuo elimina uma conexão física entre as duas camadas de vidro do tubo que significa que não há nada transferir a energia térmica assim que o calor não pode escapar! Isto é importante porque uma vez que o tubo evacuado absorve a radiação do sol e a converte ao calor, nós não queremos o perder!!  As ajudas do vácuo para conseguir isto. As propriedades da isolação são tão boas que quando o interior do tubo puder ser 150oC/304oF, o tubo exterior permanece dentro de alguns graus da temperatura de ar ambiental. Isto significa que os calefatores de água evacuados do tubo podem executar bom mesmo no tempo frio, quando os coletores de placa lisa executam mal nestas circunstâncias devido à perda de calor



A fim manter o vácuo entre as duas camadas de vidro, um getter do bário é usado (o mesmos que nos tubos de televisão). Durante a manufatura do tubo evacuado este getter é expor às altas temperaturas que fazem com que a parte inferior do tubo evacuado seja revestida com uma camada de bário puro. Chamou um “getter”, esta camada do bário absorve ativamente todo o CO, CO2, N2, O2, H2O e H2 para fora-é intoxicada do tubo evacuado durante ela a vida e aumenta a longevidade do vácuo.  Esta camada do bário igualmente fornece uma indicação visual desobstruída do status do vácuo; a camada prata-colorida do bário gira branco se o vácuo é perdido que faz a fácil identificar



Os tubos evacuados individuais são introduzidos em um distribuidor de 10, 20 ou 30 tubos a fim dar forma a um coletor completo.  Quando orientado para o sul verdadeiro, um efeito de seguimento passivo é conseguido no coletor devido à superfície redonda da absorção, significar o coletor está absorvendo a energia radiante do sol ao longo do dia e não no exato momento em que o sol é diretamente aéreo.  Em uma orientação leste-oeste, um efeito similar é conseguido enquanto o sol se levanta e se cai através do céu no curso do ano
