O princípio atrás da operação de tubulação de calor é realmente muito simples

A tubulação de calor é oca com o interior evacuado, muito mesmo do espaço que o tubo solar. Neste caso a isolação não é o objetivo, mas para alterar um pouco para dentro o estado do líquido. Dentro da tubulação de calor é uma quantidade pequena de água purified e de alguns aditivos especiais. Em fervuras da água do nível do mar em 100oC (212oF), mas se você escala à parte superior de uma montanha a temperatura de ebulição será menos esse 100oC (212oF). Isto é devido à diferença na pressão de ar

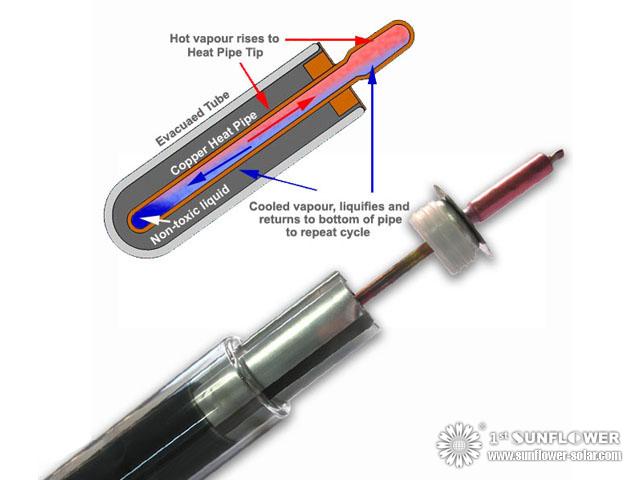

Baseado neste princípio de água que ferve em uma temperatura mais baixa com pressão de ar diminuída, evacuando a tubulação de calor, nós podemos conseguir o mesmo resultado. As tubulações de calor usadas em coletores solares do AP têm um ponto de ebulição somente de 30oC (86oF). Assim quando a tubulação de calor é heated acima de 30oC (86oF) a água vaporiza. Este vapor levanta-se ràpida à parte superior do calor de transferência da tubulação de calor. Enquanto o calor está perdido no condensador (parte superior), o vapor condensa-se para dar forma a um líquido (água) e a retornos à parte inferior da tubulação de calor para repetir mais uma vez o processo



Na temperatura ambiente a água dá forma a uma esfera pequena, bem como o mercúrio faz quando derramada para fora em uma superfície plana na temperatura ambiente. Quando a tubulação de calor é agitada, a esfera da água pode ser chocalho ouvido para dentro. Embora seja apenas água, soa como uma parte de metal que chocalha para dentro



Esta explanação faz o calor as tubulações soar muito simples. Uma tubulação de cobre oca com um pouco da água para dentro, e o ar sugado para fora! Corretos, mas a fim conseguir este resultado mais de 20 métodos de fabricação são exigidos e com controle estrito da qualidade.

A qualidade e a limpeza materiais são extremamente importantes para a criação de uma tubulação de calor da boa qualidade. Se há alguma impureza dentro da tubulação de calor efetuará o desempenho. A pureza do cobre própria deve igualmente ser muito elevada, contendo somente quantidades de traço de oxigênio e de outros elementos. Se o cobre contem demasiado oxigênio ou outros elementos, lixiviarão para fora no vácuo que dá forma a um bolso do ar na parte superior da tubulação de calor. Isto tem o efeito de mover o ponto o mais quente de tubulação de calor (da extremidade do condensador do calor) para baixo longe do condensador. Isto é obviamente prejudicial ao desempenho, daqui à necessidade usar somente o cobre da pureza muito elevada



Frequentemente as tubulações de calor usam um sistema do feltro de lubrificação ou do capilar para ajudar ao fluxo do líquido, mas para as tubulações de calor usadas em coletores solares do girassol nenhum tal sistema é exigido como a superfície interior do cobre é extremamente lisa, permitindo o fluxo eficiente do líquido de volta à parte inferior. As tubulações de calor solar do girassol não são instaladas igualmente horizontalmente. As tubulações de calor podem ser projetadas transferir horizontalmente o calor, mas o custo é muito mais elevado. A tubulação de calor usada em coletores solares do girassol compreende dois componentes de cobre, o eixo e o condensador. Antes da evacuação, o condensador é soldado ao eixo. Anote que o condensador tem um diâmetro muito maior do que o eixo, este é fornecer uma grande área de superfície sobre que a transferência térmica ao encabeçamento pode ocorrer. O cobre usado é cobre do oxigênio livre, assim assegurando a esperança de vida e o desempenho excelentes. Cada tubulação de calor é testada para o desempenho da transferência térmica e expor (482oF) às temperaturas 250oC antes de ser aprovada para o uso. Por este motivo as tubulações de calor de cobre são relativamente macias. As tubulações de calor que são muito duras não foram expor a tal teste estrito da qualidade, e podem dar forma a um bolso de ar na parte superior sobre o tempo, assim extremamente reduzindo o desempenho da transferência térmica
